Vertikal balanslash stanoklari
Tik balanslash stanogi – bu disk, ventilyator g‘ildiraklari, nasos g‘ildiraklari, tormoz disklari, shkivlar, turbina bosqichlari va temir yo‘l g‘ildiraklari kabi aylana detallar, shuningdek o‘z vali muynachalari bo‘lmagan boshqa komponentlarni balanslash uchun mo‘ljallangan ixtisoslashtirilgan uskuna. Bunday stanoklarda rotor aylanish o‘qi tik joylashgan bo‘lib, bu maʼlum turdagi detallarni qayta ishlashda qulaylikni taʼminlaydi.
Eng ko‘p qo‘llanadigan
Vazifalaringiz uchun mos keladigan
| Balanslanadigan rotorlarning massasi, kg | Balanslanadigan rotorlarning diametri, mm | Rotor tayanch bo‘yinlari o‘rtasidagi masofa, mm | Rotor tayanch bo‘yinlarining diametri, mm | Minimal erishiladigan qoldiq disbalans | Drayv quvvati, kVt | Drayv turi | Stanok o‘lchamlari UxBxQ, mm | Stanokning mexanik qismining massasi (standart uzunlikdagi stakanga), kg | Elektr taʼminoti kuchlanishi V/Gts/Faza | |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Kam | 440х400х800 | 47 | 220/50/1 |
| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Kam | 670х420х360 | 68 | 220/50/1 |
| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Kam | 670х420х360 | 73 | 220/50/1 |
| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 610 | 380/50/3 |
| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 590 | 380/50/3 |
| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 770 | 380/50/3 |
| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 690 | 380/50/3 |
| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 750 | 380/50/3 |
| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 630 | 380/50/3 |
| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 740 | 380/50/3 |
| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1085 | 380/ 50/ 3 |
| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1900 | 380/ 50/ 3 |
| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1799 | 380/ 50/ 3 |
| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2050 | 380/ 50/ 3 |
| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 3980 | 380/ 50/ 3 |
| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4250 | 380/ 50/ 3 |
| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6230 | 380/ 50/ 3 |

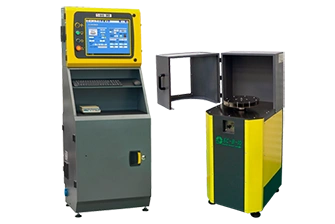

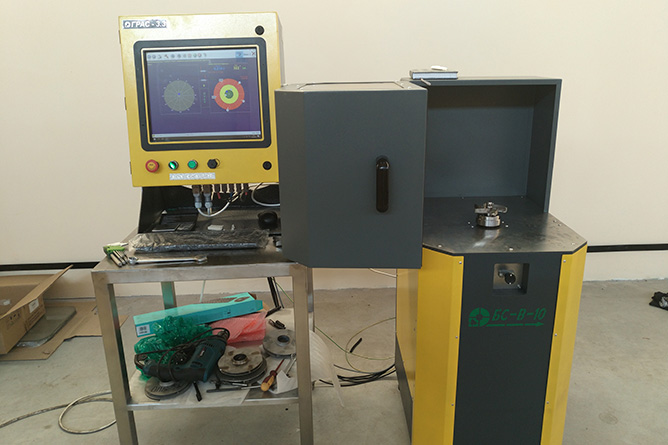

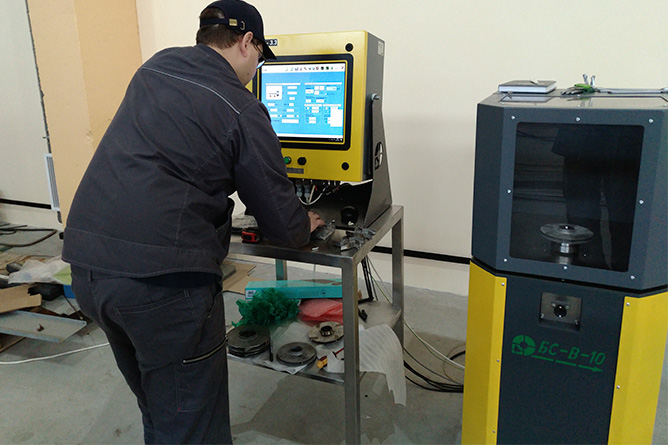

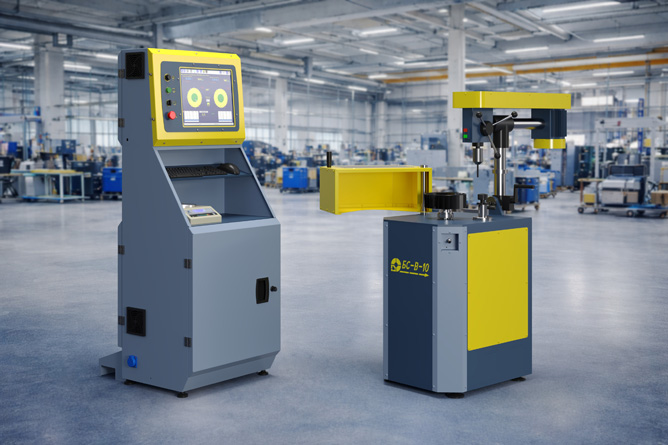

| BS-В-10 | 0,5 - 10 | 600 gacha | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||

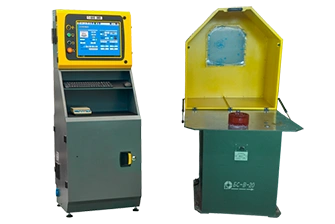

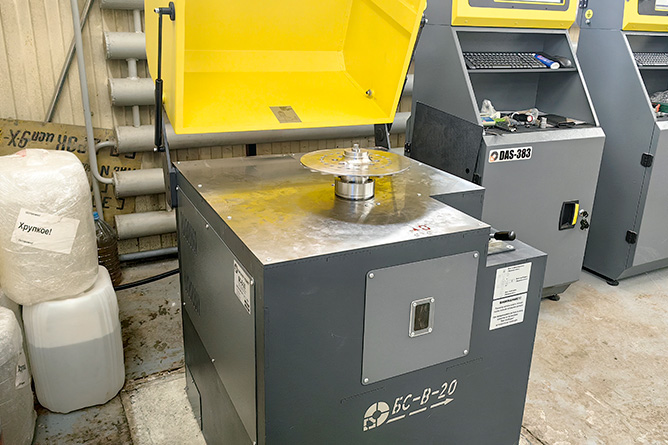

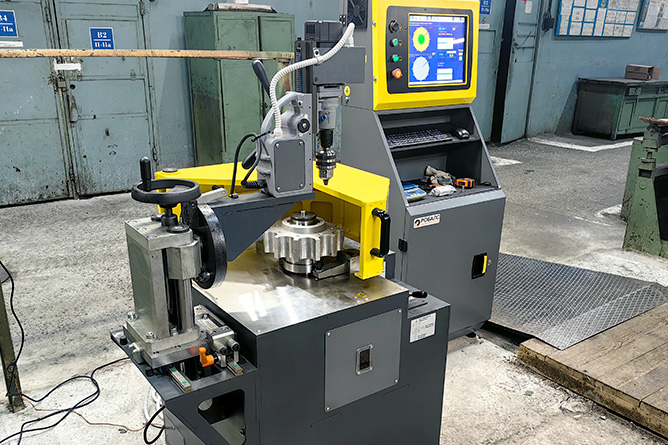

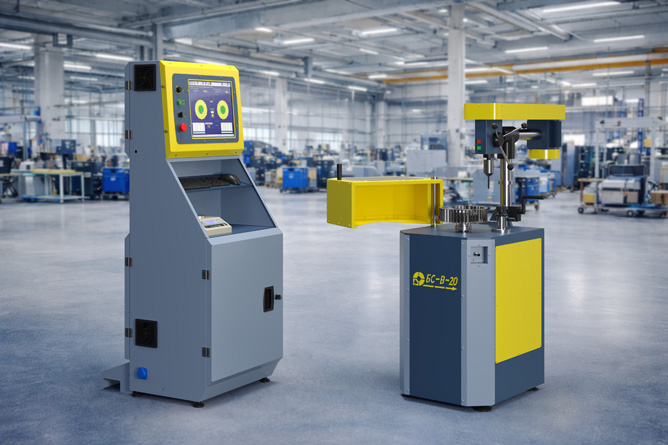

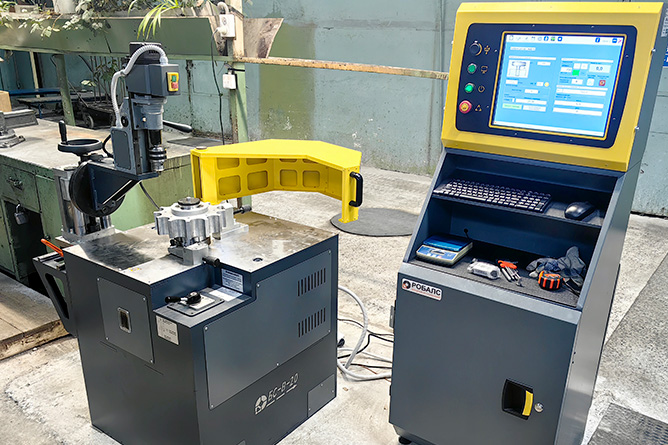

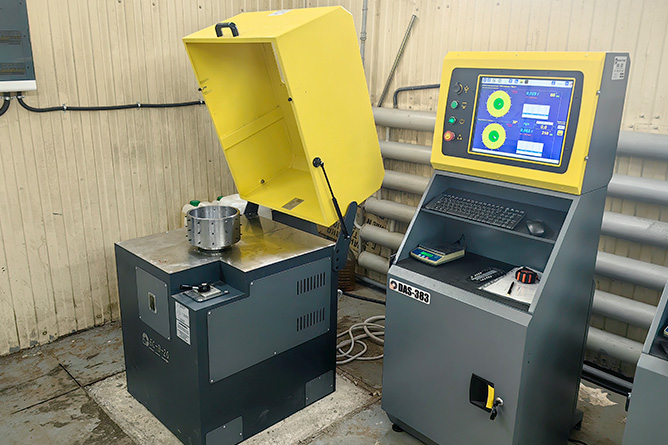

| BS-В-20 | 1,0 - 20 | 600 gacha | 0,5 gacha | 0,75 | 750х750х800 | 240 | 380/50/3 | |||

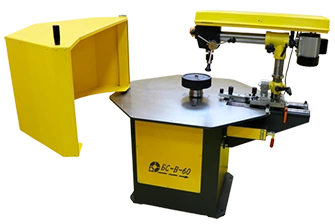

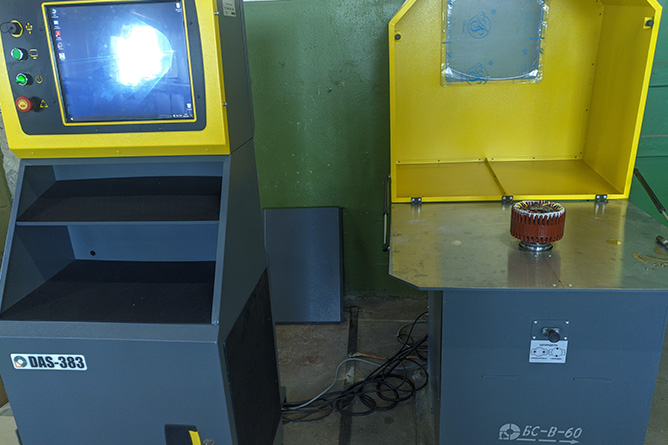

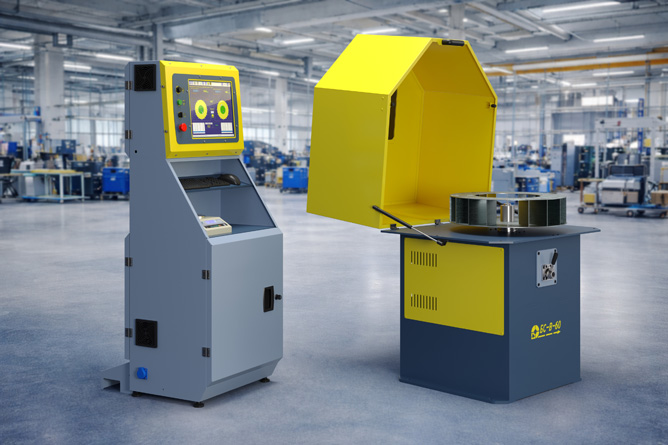

| BS-В-60 | 1,0 - 65 | 800 gacha | 0,5 gacha | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||

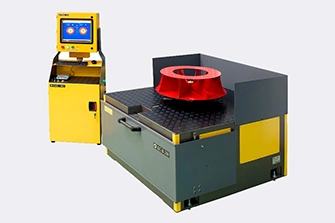

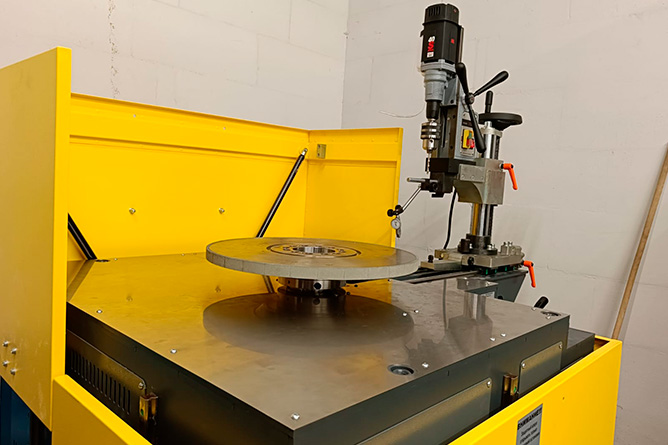

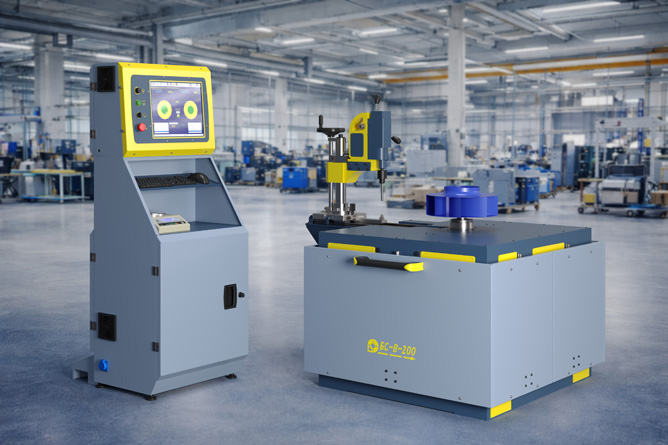

| BS-В-200 | 1,0 - 200 | 1000 gacha | 1 gacha | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||

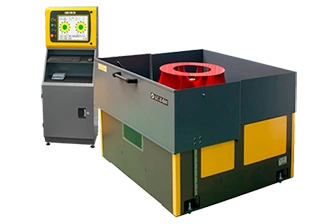

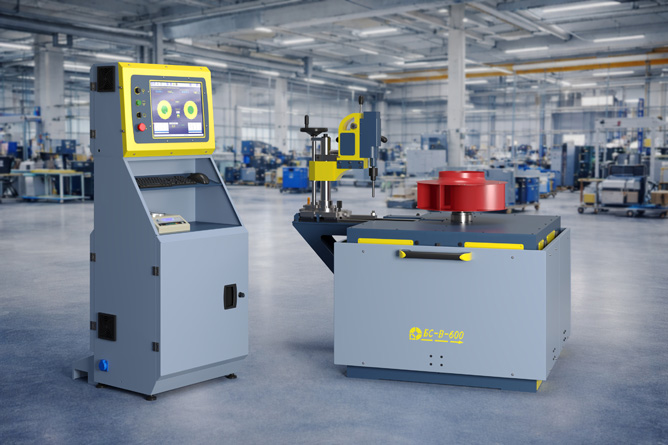

| BS-В-600 | 5,0 - 600 | 1300 gacha | до 2 | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | To‘g‘ridan-to‘g‘ri | 1500х1200х800 | 700 | 380V/50 Gts/3 faza |
Jadval stanokning standart konfiguratsiyasiga tegishli maʼlumotlarni o‘z ichiga oladi. Parametrlarning katta qismi buyurtmachi talabiga binoan o‘zgartirilishi mumkin.
Vertikal balanslovchi stanoklar
Gorizontal stanoklardan farqli o'laroq, vertikal balanslovchi stanoklar mahsulotni vertikal holatda o'rnatish imkonini beradi. Bu disklar, impellerlar va ventilyatorlar kabi massasi assimetrik taqsimlangan va murakkab geometriyaga ega bo'lgan qismlarni samarali tarzda balanslash imkonini beradi.
Vertikal stanoklar, ayniqsa, yuqori aniqlik va ishonchlilikni talab qiladigan vazifalar uchun juda mos keladi, chunki qismning vertikal joylashishi gravitatsiyaning o'lchovlarga ta'sirini minimallashtiradi va mahkamlovchi jarayonni soddalashtiradi. Bu yirik va og'ir qismlar uchun, ularni gorizontal holatda joylashtirish qiyin bo'lganda, ayniqsa muhimdir. Masalan, og‘ir turbina diskini gorizontal stanokda balanslash murakkab mahkamlovchi va qo‘llab-quvvatlash tizimlari talab qilinishi sababli qiyin bo‘lishi mumkin, vertikal stanokda esa disk ancha oson mahkamlanadi.
Ushbu stanoklar avtokomponentlar ishlab chiqarishdan tortib, aviatsiya va energetikagacha bo'lgan turli sohalarda keng qo'llaniladi.
Vertikal balanslovchi stanoklar o'zining o'zagiga ega bo'lmagan qismlarni dinamik rejimda statik balanslash uchun mo'ljallangan. Asosiy uzellar va ishlash printsipi gorizontal modellarga o'xshaydi, lekin shpindelning aylanish o'qi vertikal bo'lib, uning uchida qismni vertikal holatda mahkamlaydigan ushlagich mavjud.
Balanslash disbalans tufayli yuzaga keladigan tebranishlarni qayd etadigan datchiklar yordamida amalga oshiriladi. Ushbu ma'lumotlar tahlil qilinadi va qism massasini tuzatish zarurati aniqlandi.
Stanoklar qabul qilinadigan qismning massasi va diametri, aylanish tezligi diapazoni, drayver quvvati va aniqlik darajasiga ko'ra farqlanadi. Ba'zi modellar bir necha yuz tonna og'irlikdagi va bir necha metr diametrli qismlarni qayta ishlashga qodir, boshqalari esa kichikroq elementlar uchun mo'ljallangan.
Yirik modellar ko'pincha vertikal yo'naltirgichlar bo'ylab harakatlanadigan burg'ulash kallagiga ega. U disbalansni tuzatish uchun qismdan metallni burg'ulash orqali korreksiya qilish uchun ishlatiladi, bu qo'lda yoki yarim avtomatik tarzda amalga oshirilishi mumkin.
Egiluvchi rotorlarni yuqori tezlikda yuqori chastotali balanslash uchun rezonansgacha bo'lgan tayanchlar va o'qli drayver bilan jihozlangan maxsus stanoklar qo'llaniladi. Bunday stanoklar tok datchiklari va havoga ishqalanish hisobiga quvvat yo'qotilishini kamaytirish uchun germetik kameralar bilan jihozlangan.
Vertikal balanslovchi stanoklarni qayta ishlanadigan qismlarning o'lchami, aniqlik darajasi, quvvat va funktsional imkoniyatlariga ko'ra tasniflash mumkin:
Kichik va o'rta qismlar uchun stanoklar - yuqori aniqlikni talab qiladigan, lekin katta quvvat talab qilmaydigan komponentlarni ishlab chiqarishda qo'llaniladi. Ular ixcham va cheklangan joyda foydalanish uchun qulay, ko'pincha avtomobil qismlari uchun ishlatiladi.
Yirik va og'ir qismlar uchun stanoklar - mustahkamlashtirilgan konstruksiyalar va kuchli drayverlar bilan jihozlangan bo'lib, bu elektrodvigatellarning rotorlari va turbina disklari kabi elementlarni qayta ishlash imkonini beradi. Ular sezilarli yuklarga chidamli va murakkab sharoitlarda ham aniq balanslikni ta'minlaydi.
Avtomatik tuzatish tizimlari bilan stanoklar - materialni olib tashlash yoki qo'shish orqali disbalansni avtomatik ravishda tuzatish imkonini beradi, bu ommaviy ishlab chiqarishda ayniqsa samarali. Bunday stanoklarning namunalarini aviakosmik sanoatda uchratish mumkin.
Murakkab shakllar va assimetrik qismlar uchun stanoklar - nostandart geometriyaga ega bo'lgan qismlarni aniq balanslash uchun maxsus mahkamlagichlar va harakatlanuvchi elementlar bilan jihozlangan, ventilyatsiya tizimlarini ishlab chiqarishda foydalidir.
Vertikal balanslovchi stanoklarning afzalliklari
- Yuqori aniqlik: Qismning vertikal yo'nalishi gravitatsiya ta'sirini minimallashtiradi, bu barqaror va aniq o'lchovlarni ta'minlaydi.
- O'rnatish qulayligi: Qismni o'rnatish jarayoni soddalashadi, ayniqsa og'ir va yirik elementlar uchun.
- Ish tezligi: Tayyorgarlik bosqichlarining kamayishi balanslash vaqtini qisqartiradi, bu seriyali ishlab chiqarishda muhim ahamiyatga ega.
- Moslashuvchanlik: Kichik ventilyatorlardan tortib og'ir rotorlargacha bo'lgan turli xil mahsulot turlarini balanslash uchun mos keladi.
Texnik xususiyatlar
- Massalar diapazoni: Stanok qayta ishlay oladigan qismlarning og'irligini bir necha grammdan bir necha tonnagacha belgilaydi.
- Maksimal diametr: Stanok konstruksiyasi bilan cheklangan, bir necha metrga yetishi mumkin.
- Ruxsat etilgan disbalans: Balanslash aniqligini belgilaydi, ruxsat etilgan disbalans qancha kichik bo'lsa, balanslash shunchalar aniq bo'ladi.
- Aylanish tezligi: Ish sharoitlarini simulyatsiya qilish va potentsial muammolarni aniqlash uchun muhim ahamiyatga ega.
- Integratsiya: Avtomatik tuzatish tizimlari va sifat nazorati tizimlari bilan integratsiya qilish imkoniyatlari.
Ushbu xususiyatlar stanokning ma'lum vazifalar uchun qo'llanilishini belgilaydi, balanslash jarayonining yuqori aniqligi va samaradorligini ta'minlaydi.
