Zarezonans balanslash stanoklari
Zarezonans balanslash stanogi – bu rotorlarni rezonans chastotalaridan yuqori tezliklarda balanslash uchun mo‘ljallangan uskuna. Bunday stanoklarning afzalliklariga sifatsiz notekis sathlarga mahkamlashsiz o‘rnatish imkoniyati, shuningdek "Stanokni rotor oldiga olib borish" usuli yordamida stanokni erkin harakatlantirish imkoniyati kiradi.
Eng ko‘p qo‘llanadigan
Vazifalaringiz uchun mos keladigan
| Balanslanadigan rotorlarning massasi, kg | Balanslanadigan rotorlarning diametri, mm | Rotor tayanch bo‘yinlari o‘rtasidagi masofa, mm | Rotor tayanch bo‘yinlarining diametri, mm | Minimal erishiladigan qoldiq disbalans | Drayv quvvati, kVt | Drayv turi | Stanok o‘lchamlari UxBxQ, mm | Stanokning mexanik qismining massasi (standart uzunlikdagi stakanga), kg | Elektr taʼminoti kuchlanishi V/Gts/Faza | |
|---|---|---|---|---|---|---|---|---|---|---|
| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Kam | 440х400х800 | 47 | 220/50/1 |
| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Kam | 670х420х360 | 68 | 220/50/1 |
| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Kam | 670х420х360 | 73 | 220/50/1 |

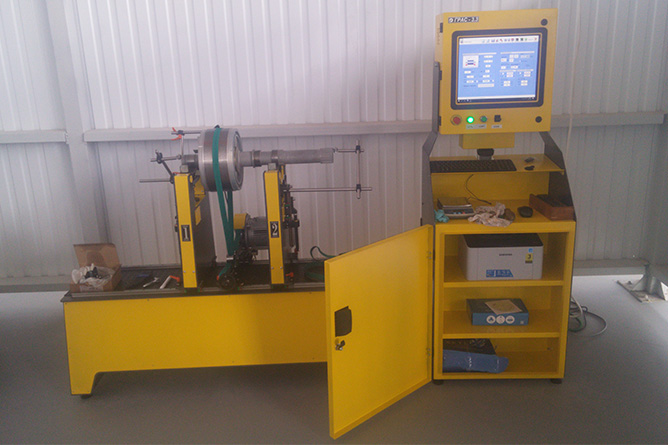

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 610 | 380/50/3 |

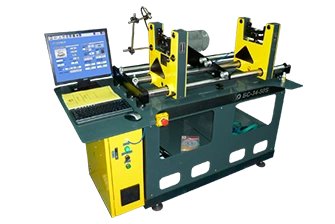

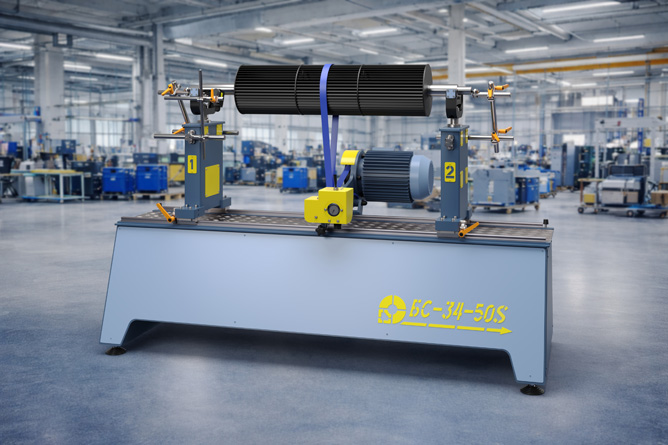

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 590 | 380/50/3 |
| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 770 | 380/50/3 |

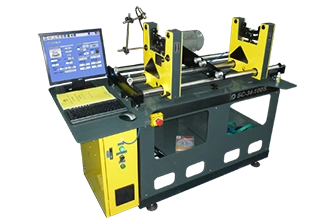

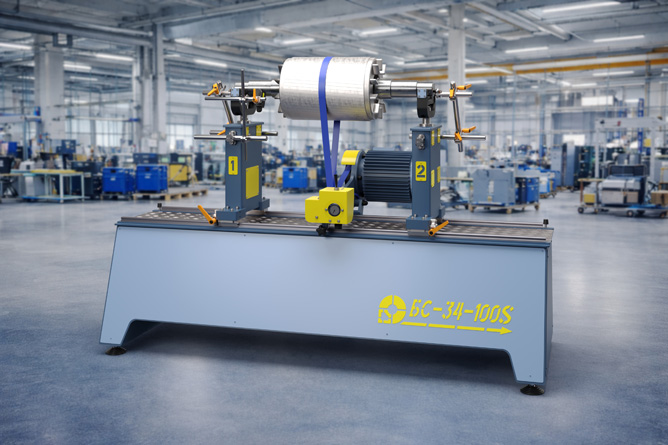

| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 690 | 380/50/3 |
| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 790 | 380/50/3 |

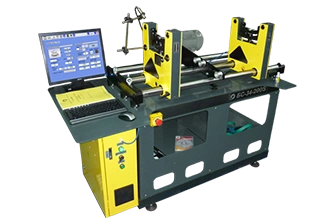

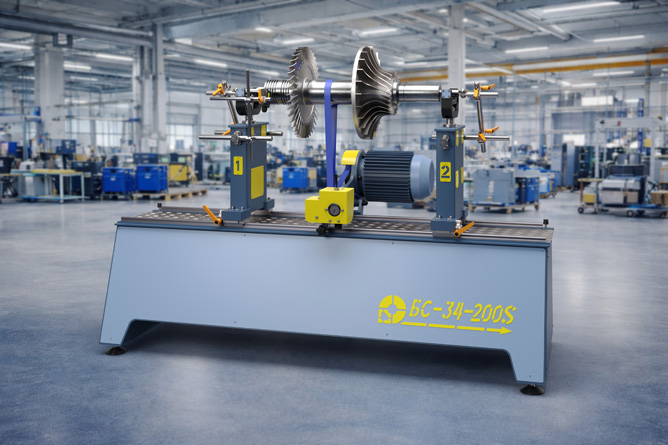

| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 750 | 380/50/3 |
| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 680 | 380/50/3 |

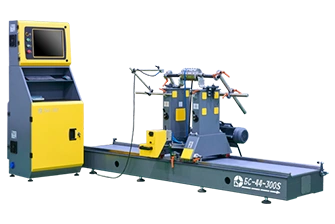

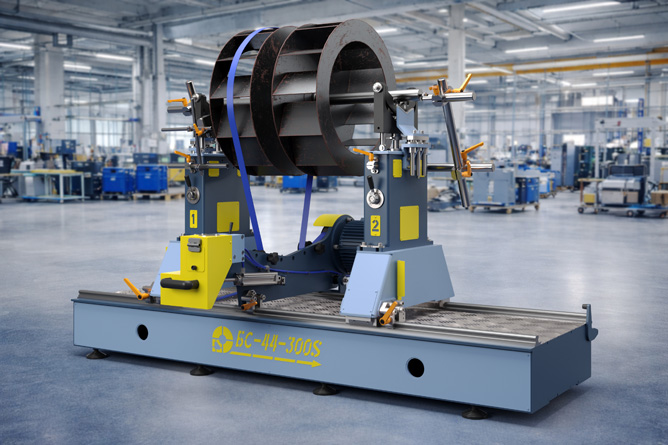

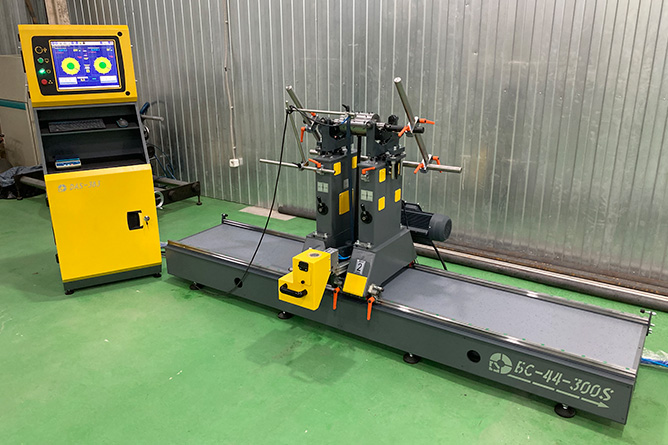

| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 630 | 380/50/3 |

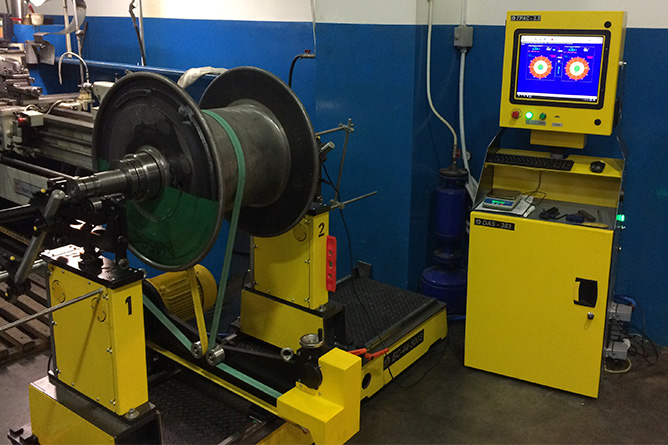

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 790 | 380/50/3 |

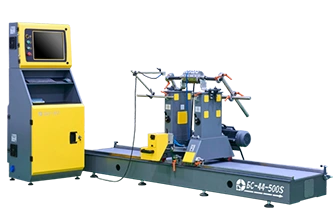

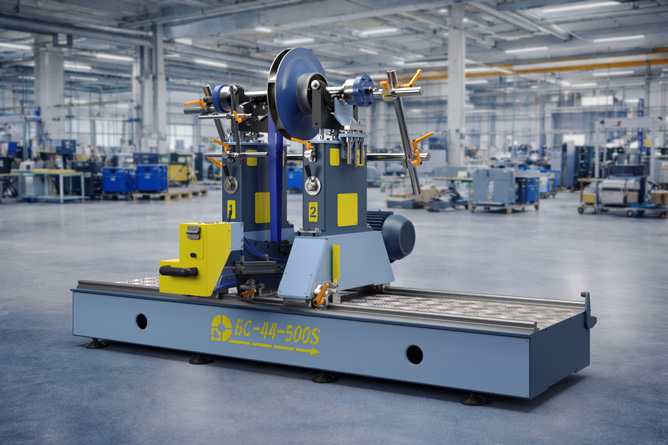

| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 740 | 380/50/3 |

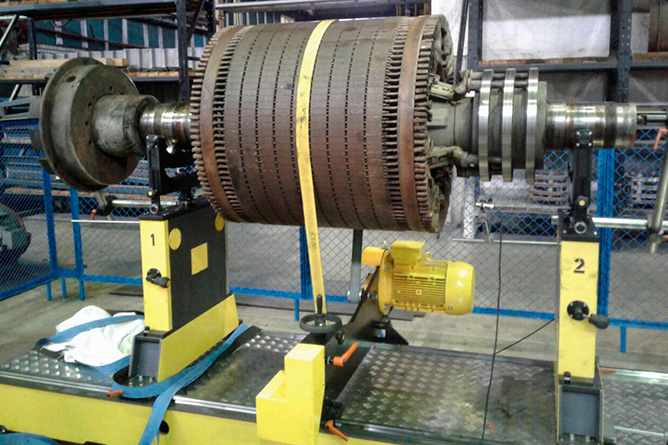

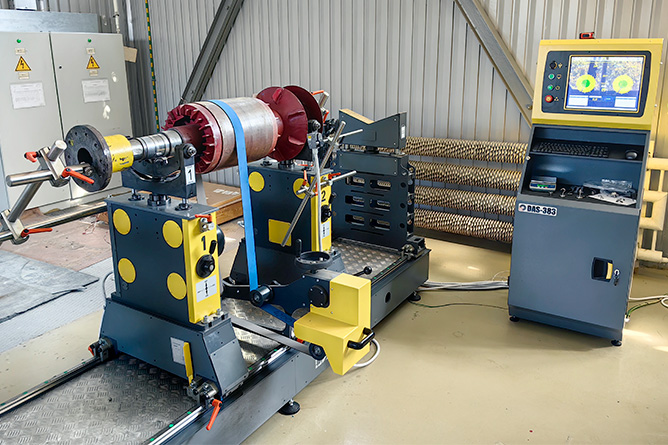

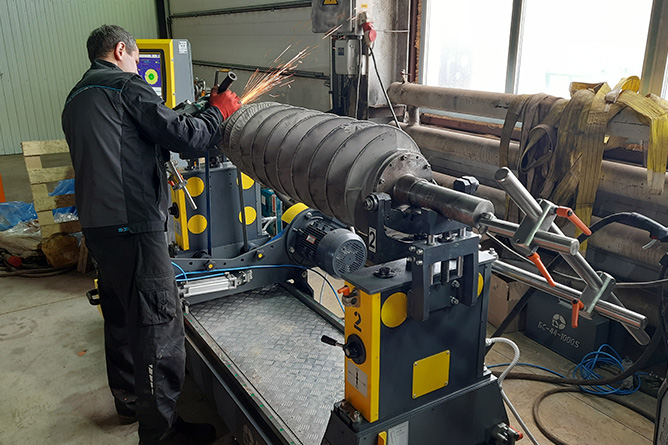

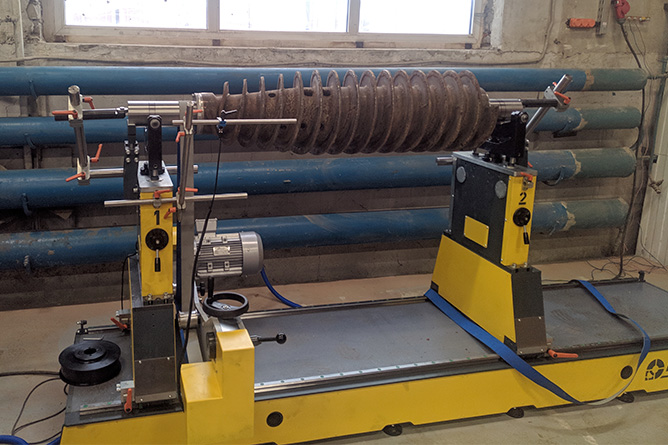

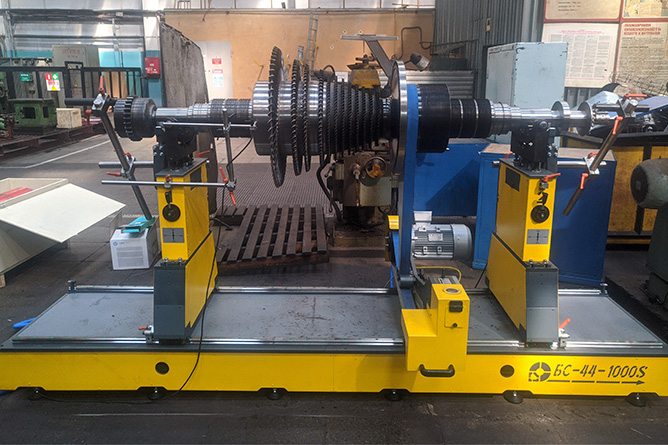

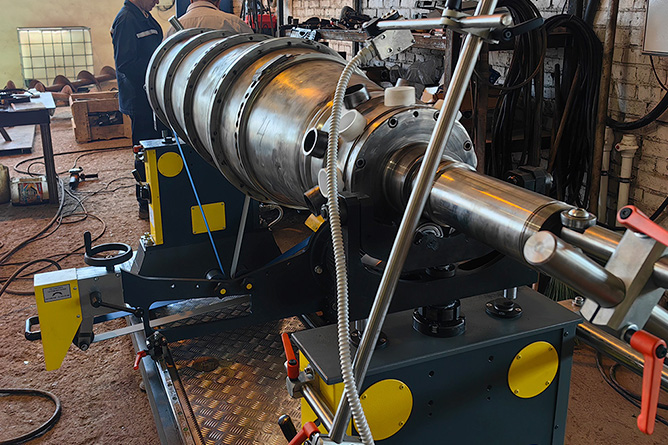

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1170 | 380/50/3 |

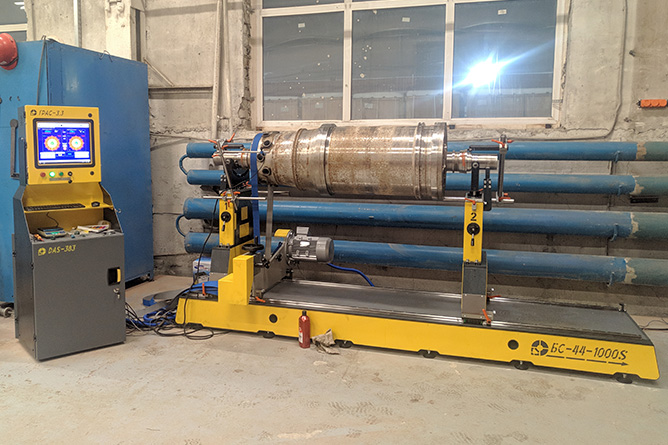

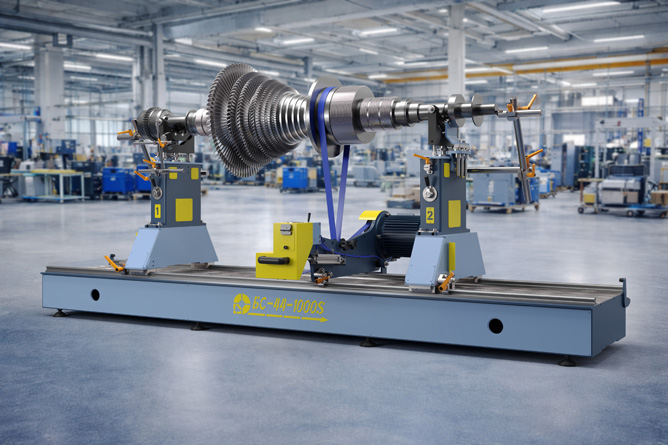

| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

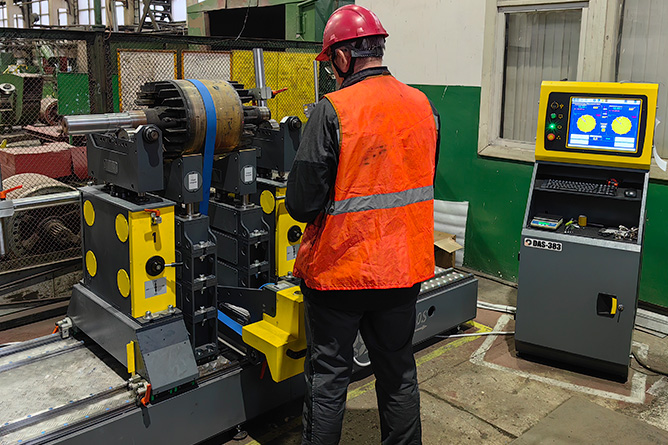

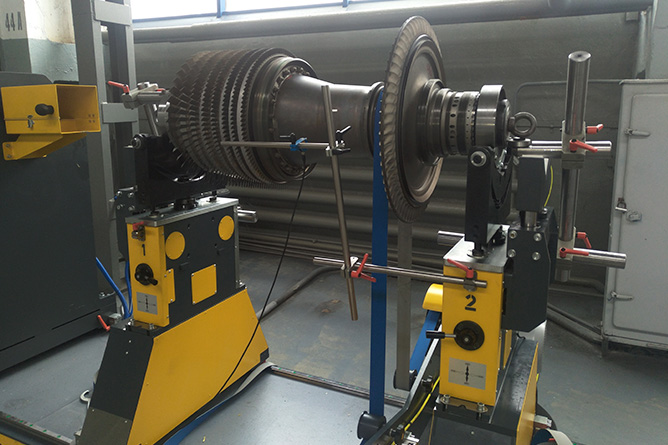

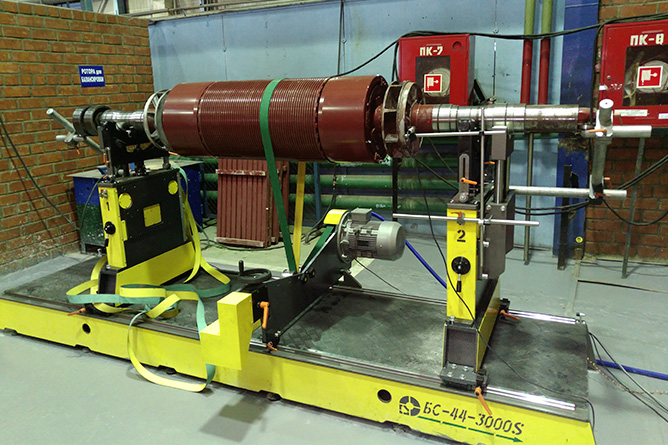

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

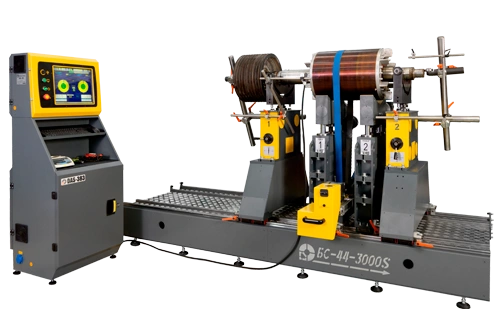

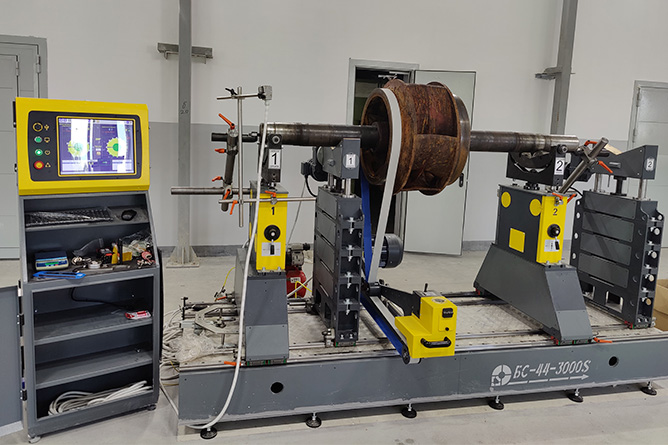

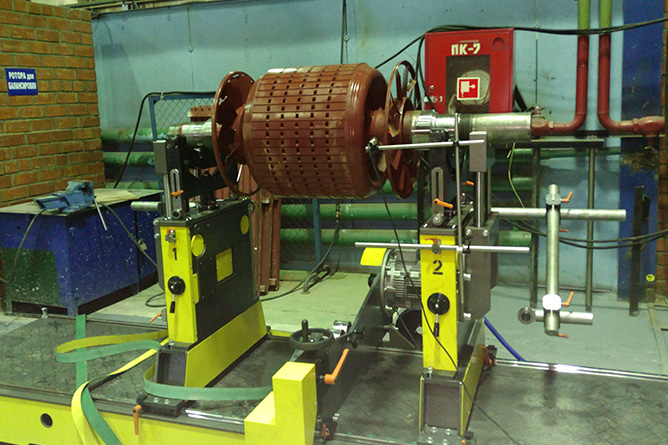

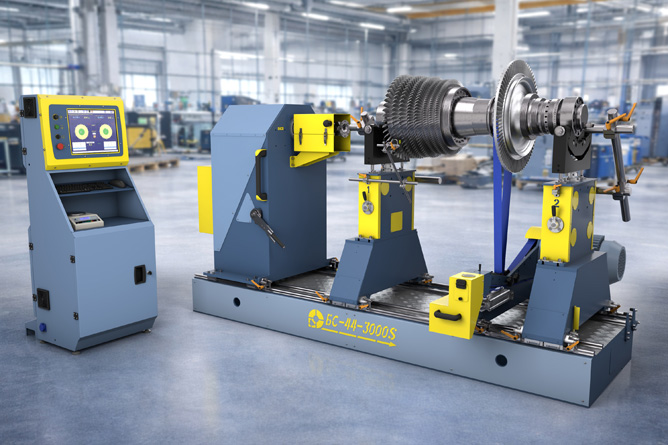

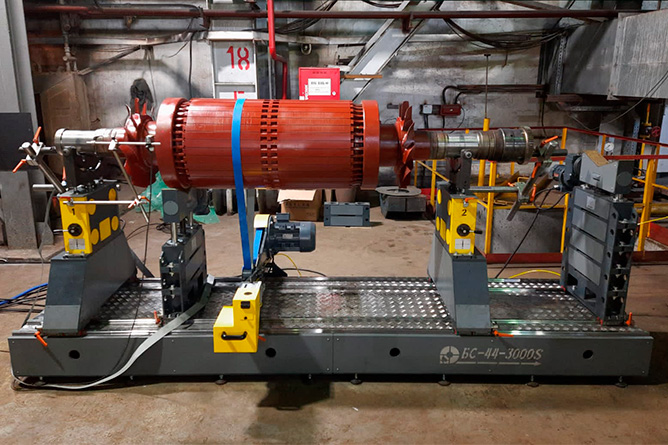

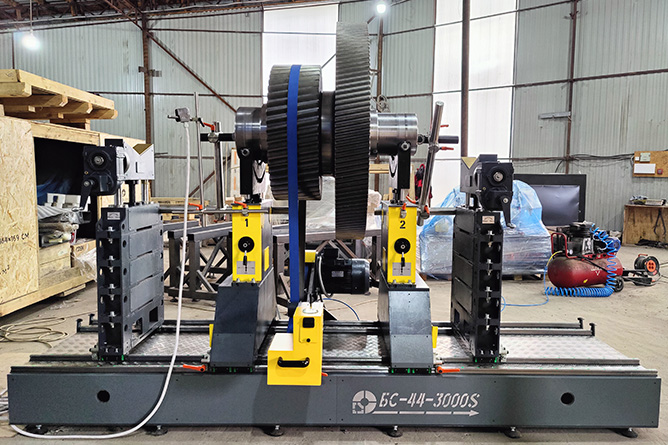

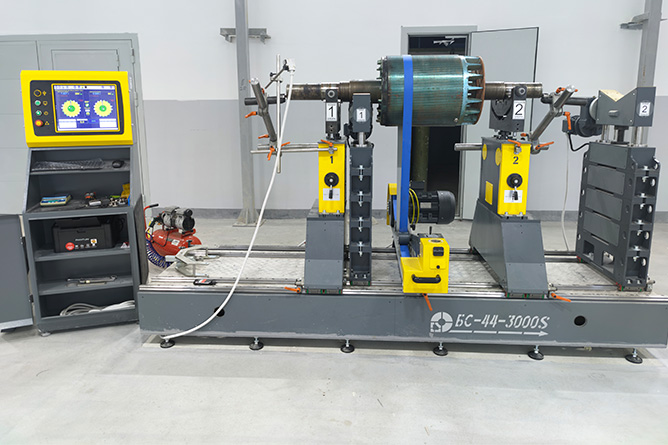

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

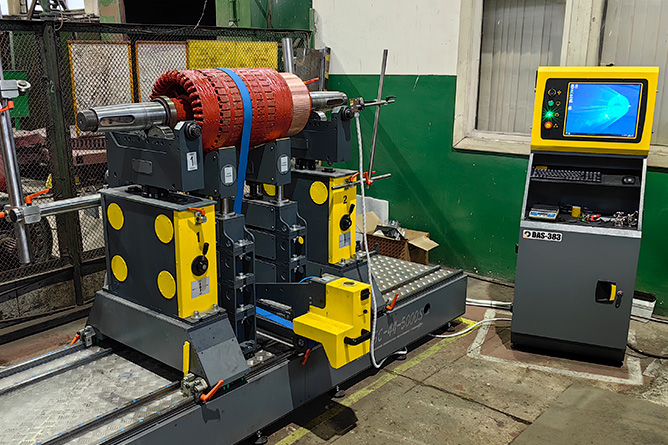

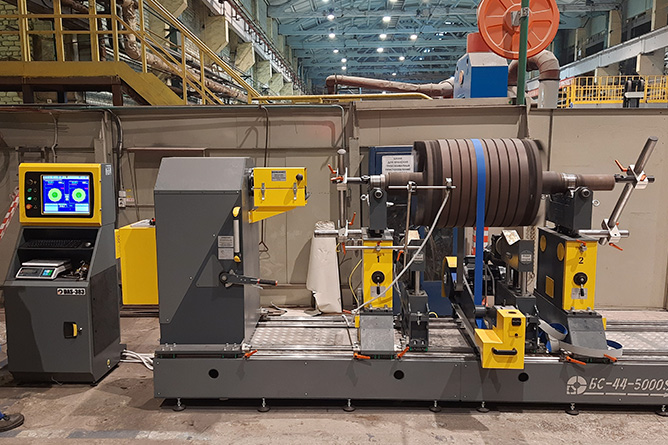

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2150 | 380/ 50/ 3 |

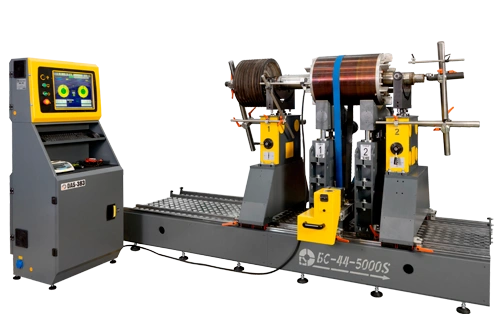

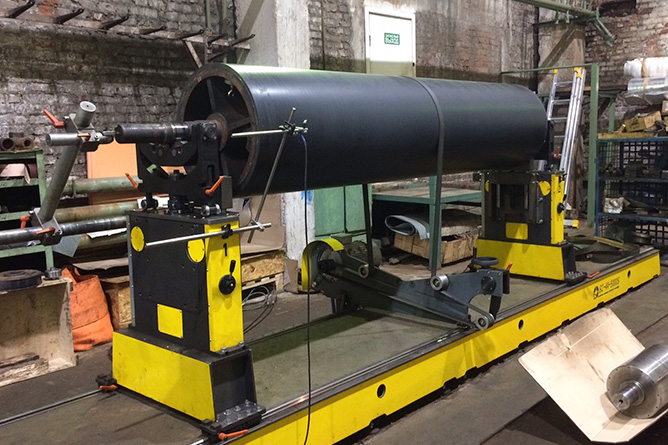

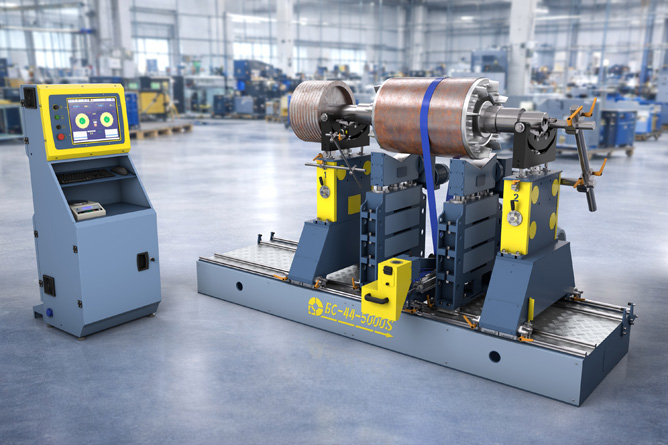

| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2050 | 380/ 50/ 3 |
| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 4150 | 380/ 50/ 3 |

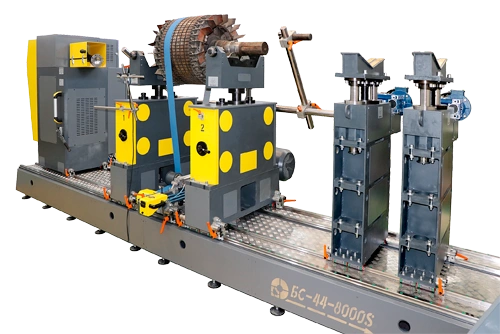

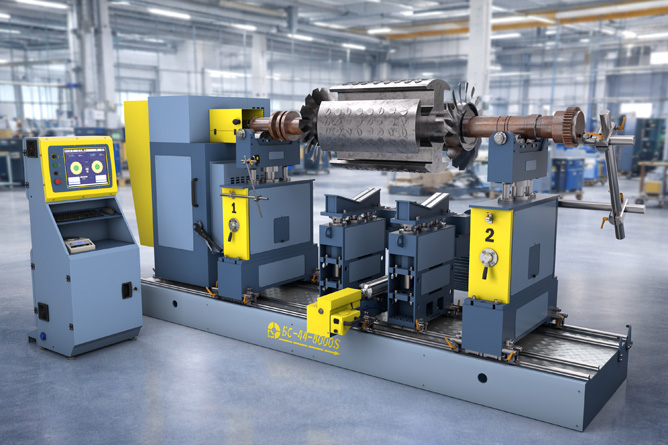

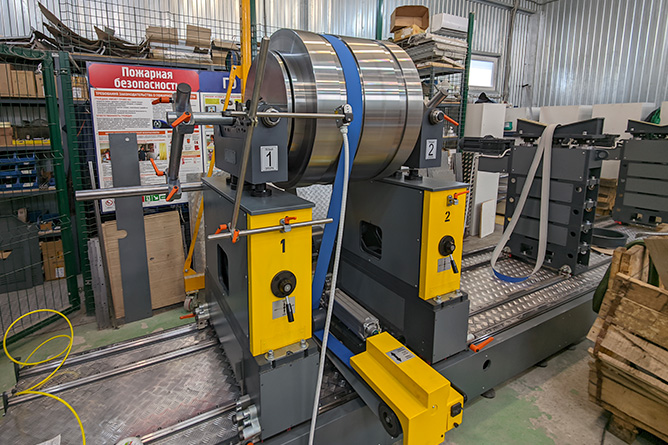

| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

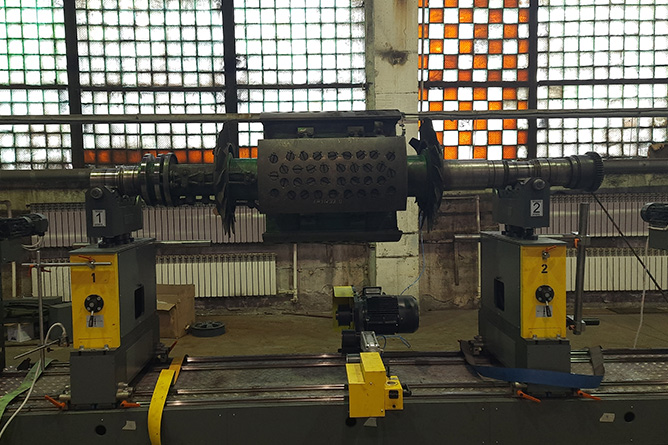

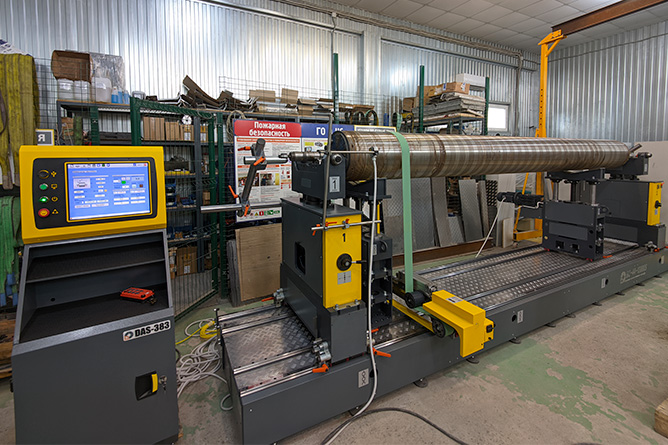

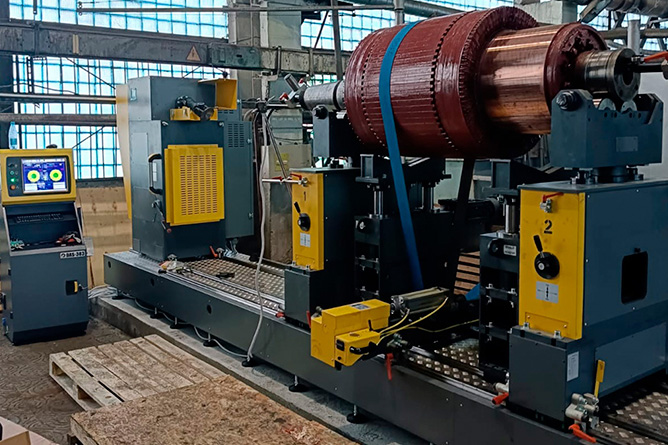

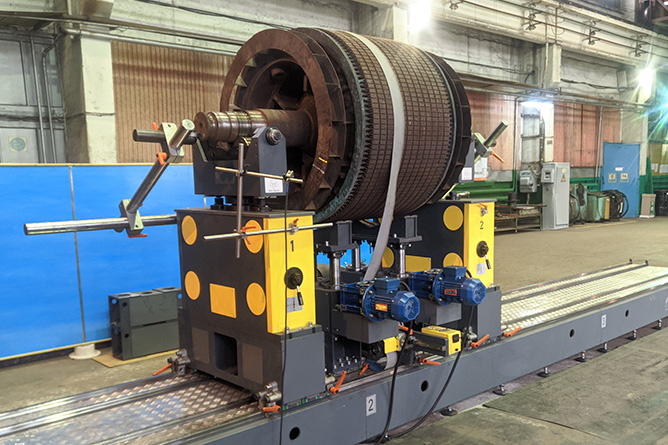

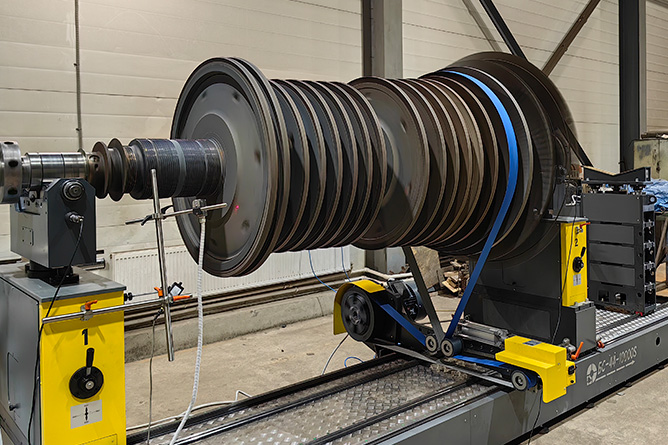

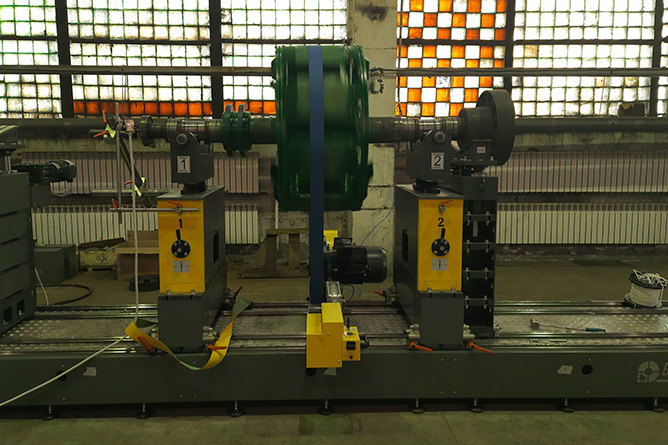

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4350 | 380/ 50/ 3 |

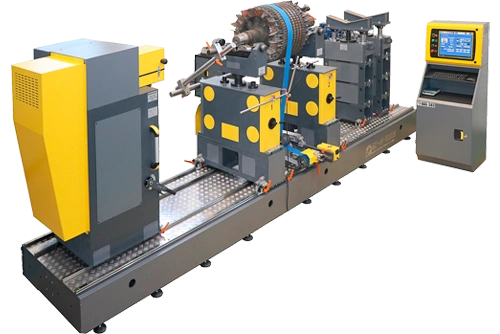

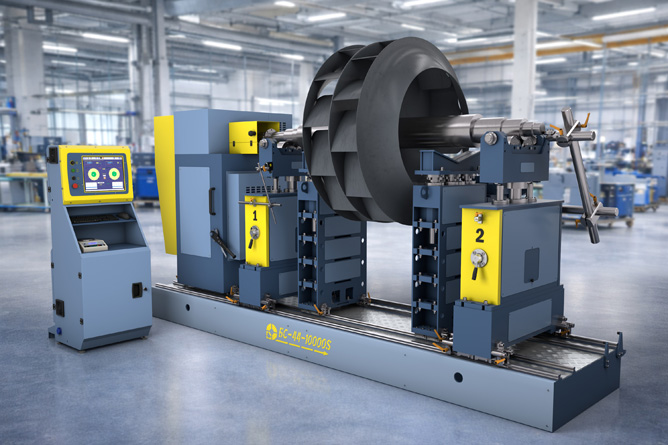

| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

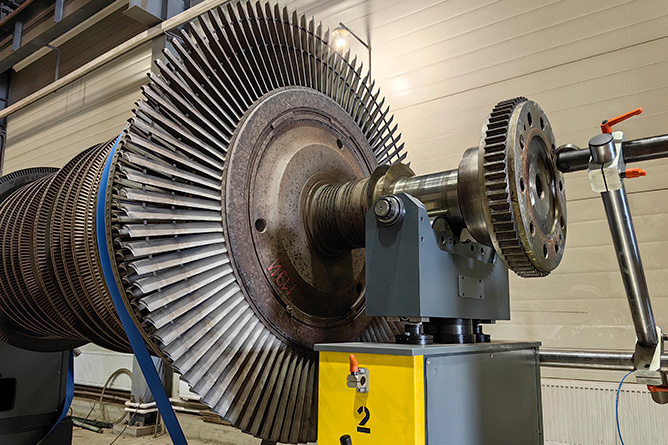

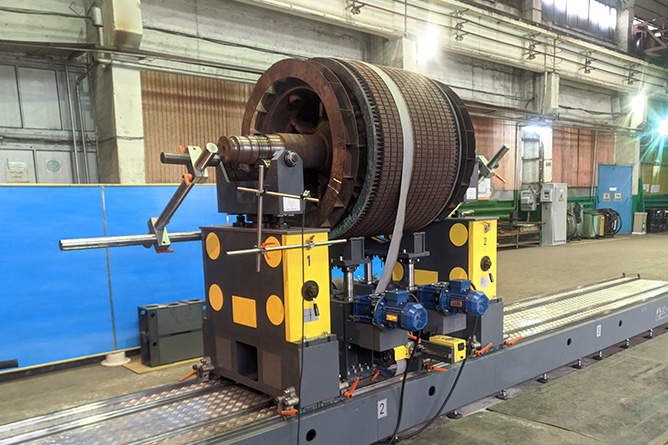

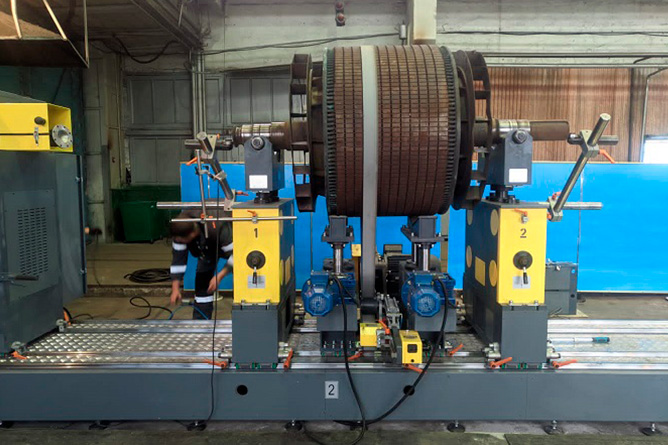

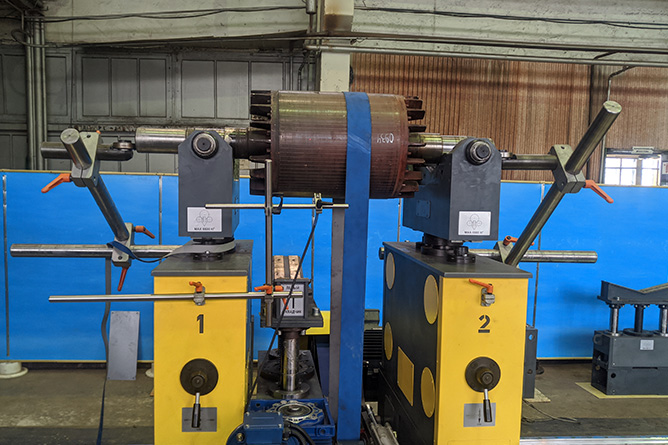

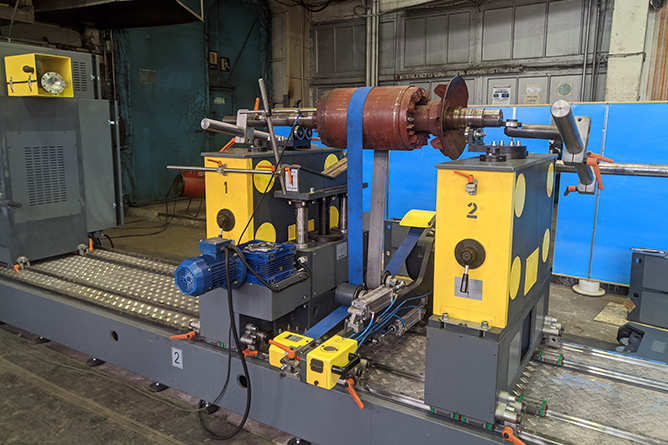

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6550 | 380/ 50/ 3 |

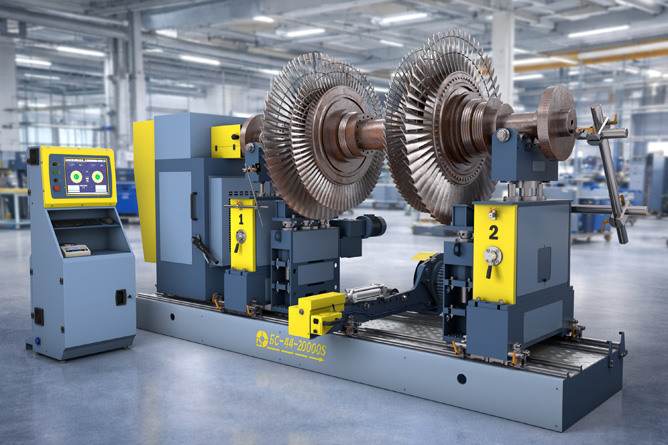

| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600 gacha | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600 gacha | 0,5 gacha | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800 gacha | 0,5 gacha | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000 gacha | 1 gacha | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300 gacha | до 2 | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | To‘g‘ridan-to‘g‘ri | 1500х1200х800 | 700 | 380V/50 Gts/3 faza |
Jadval stanokning standart konfiguratsiyasiga tegishli maʼlumotlarni o‘z ichiga oladi. Parametrlarning katta qismi buyurtmachi talabiga binoan o‘zgartirilishi mumkin.
Rezonansli diapazondagi muvozanatlashtirish stanoklari
Rezonansli muvozanatlashtirish stanoklari avtomobilsozlik, aviatsiya va sanoatning turli sohalarida, rotörlar va boshqa aylanadigan komponentlarni yuqori darajada muvozanatlashtirish talab qilinadigan joylarda qo'llaniladi. Ular o'zining konstruksiyasi va ishlash printsipi bilan ajralib turadi, ishlab chiqarishda, shuningdek, uskunalarga texnik xizmat ko'rsatish va ta'mirlashda qo'llaniladi, bu mexanizmlarning barqaror ishlashi va uzun muddatli xizmat qilishiga hissa qo'shadi.
Rezonansli muvozanatlashtirish stanoklarining ishlash printsipi muvozanatlashtirish qurilmasida paydo bo'ladigan rezonans tebranishlaridan foydalanishga asoslangan. Stanokda turli yo'nalishlarda har xil qattiqlikka ega bo'lgan elastik elementlar o'rnatilgan harakatli tayanchlar mavjud bo'lib, ular gorizontal tebranishlarga nisbatan zarur sezgirlikni ta'minlaydi.
Muvozanatlashtirilayotgan rotör rezonansli stankda aylanganda, u korreksiya tekisliklaridagi muvozanatsizlikka mutanosib ravishda tayanchlarning tebranishlarini keltirib chiqaradi. Ushbu tebranishlar o'lchov asboblari va dasturiy ta'minot tomonidan qayd etilib, tebranishlarning amplitudasi va chastotasini tahlil qiladi. Shunday qilib, muvozanatlashtirish stanogi muvozanatsizlik miqdorini va burchagini aniqlaydi, bu esa zarur korrektiralarni amalga oshirish imkonini beradi.
Rezonansli muvozanatlashtirish stanoklarining konstruksiyasi bir qator asosiy elementlarni o'z ichiga oladi:
- Harakatli tayanchlar va elastik elementlar: Rotör o'rnatiladigan tayanchlar elastik elementlarga osilgan. Ushbu elementlar gorizontal tekislikdagi tebranishlarga minimal qarshilik ko'rsatish uchun sozlanganki, tizimga muvozanatsizlikka samarali javob berish imkonini beradi.
- Muvozanatlashtirish qurilmasi: Uning gorizontal yo'nalishdagi o'ziga xos chastotasi rotörning aylanish chastotasidan sezilarli darajada past bo'lishi uchun tanlangan konstruksiyani o'z ichiga oladi. Bu muvozanatsizlik natijasida yuzaga keladigan tebranishlarni samarali ushlash imkonini beradi.
- O'lchov kompleksi: U tebranishlarni qayd qiladi va ularni elektr signallariga aylantiradi, so'ngra muvozanatsizlikni aniqlash uchun tahlil qilinadi. O'lchov qurilmalari kontaktli va kontsiz datchiklarni o'z ichiga olishi mumkin.
Rezonansli muvozanatlashtirish stanoklarining asosiy texnologik xususiyatlaridan biri - bu rotörning aylanish chastotasining keng diapazonida muvozanatsizlikni aniq o'lchash qobiliyatidir. Bu elastik elementlar va harakatli tayanchlarni diqqat bilan sozlash, shuningdek yuqori aniqlikdagi o'lchov kompleksi tufayli erishiladi.
Bundan tashqari, rezonansli stanoklar kichik tebranishlarga nisbatan yuqori sezgirlikka ega, bu ularni kichik o'lcham va massaga ega bo'lgan rotörlar bilan ishlash uchun ideal qiladi. Ushbu stanoklar yuqori aniqlik va ishonchlilikni ta'minlashi mumkin.
Rezonansli muvozanatlashtirish stanoklari ishlab chiqarish va ta'mirlashning turli sohalarida qo'llash uchun mos bo'lgan bir qator afzalliklarga ega. Biroq, har qanday texnika kabi, ularning ham o'z cheklovlari mavjud bo'lib, ushbu qurilmalarni tanlash va ulardan foydalanishda ularni hisobga olish muhimdir.
Rezonansli muvozanatlashtirish stanoklarining asosiy afzalliklaridan biri bu muvozanatsizlikni o'lchash va tuzatishda yuqori aniqlikdir. Ushbu qurilmalar rezonans printsipidan foydalanadi, bu gorizontal tebranishlarga nisbatan yuqori sezgirlikka erishish imkonini beradi. Bunday sezgirlik rotörlarni aniq muvozanatlashtirish uchun zarurdir.
Rezonansli muvozanatlashtirish stanoklari aylanish chastotasining keng diapazonida yuqori barqarorlikni ta'minlab, turli o'lcham va massaga ega bo'lgan turli xil rotörlarni muvozanatlashtirish uchun ulardan foydalanish imkonini beradi. Elastik elementlar va tayanchlarning chastotasi rotörning aylanish chastotasidan sezilarli darajada past bo'lishi uchun ularni sozlash qurilqaga muvozanatsizlik natijasida yuzaga keladigan tebranishlarni samarali ushlash va aniq korreksiya qilish imkonini beradi.
"Robals" MChJ stanoklarining konstruksiyasi tashqi omillarning o'lchash aniqligiga ta'sirini minimallashtirish uchun ishlab chiqilgan bo'lib, bu ularni ommaviy ishlab chiqarish va seriyali ta'mirlash sharoitida foydalanish uchun ideal qiladi.
Shu bilan birga, rezonansli muvozanatlashtirish stanoklari ham o'z cheklovlariga ega. Asosiy cheklovlardan biri uning to'g'ri ishlashini ta'minlash uchun qurilmani diqqat bilan sozlash zaruratidir. Elastik elementlar yoki tayanchlarni noto'g'ri sozlash o'lchash aniqligining pasayishiga va muvozanatsizlikni samarali tuzatmasligiga olib kelishi mumkin. Shunday qilib, muntazam texnik xizmat ko'rsatish va tez-tez tekshiruvlar ham cheklovlar sifatida qaralishi mumkin. Buning sababi, elastik elementlar va harakatli tayanchlar vaqt o'tishi bilan eskirishi va qurilmaning ishlash aniqligiga salbiy ta'sir ko'rsatishi mumkin.
Bizning stanoklarimiz, shuningdek, avtomatik sozlash va korreksiyani ta'minlovchi murakkab boshqaruv tizimlari - dasturiy komplekslar bilan jihozlangan. Ular dasturlashtiriladigan kontrollerlar va muvozanatsizlikni real vaqt rejimida aniq hisoblash va tuzatish imkonini beruvchi maxsus dasturiy ta'minotni o'z ichiga oladi.
Agar siz o'zingizning ishlab chiqarishingiz uchun vertikal muvozanatlashtirish stendlarini tanlayotgan bo'lsangiz, kontakt ma'lumotlaringizni qoldiring va bizning menejerlarimiz siz bilan bog'lanib, vazifalar va xususiyatlar bo'yicha sizga eng mos keladigan stanokni tanlash bo'yicha maslahat beradilar.
