Kardan vallari uchun balanslash stanoklari
- Kardanlarni balanslash
- Kardan valliarni balanslash
- Kardan uchun balanslash stanogi
- Kardanlarni balanslash uchun stanok
Kardanlar uchun balanslash stanogi – bu yengil va yuk avtomobillari, maxsus texnika, shuningdek sanoat uskunalarida qo‘llaniladigan kardan valliardagi disbalansni o‘lchash va bartaraf etish uchun mo‘ljallangan ixtisoslashtirilgan uskuna.
Kardan valliarni balanslash: dirdlni kamaytirish va podshipniklar va kardan sharnirlarining ishdan chiqishining oldini olish, uzatma va boshqa tizimlarning eskirishini kamaytirish, haydovning silliq va ishonchli ishlashini taʼminlashga yordam beradi.
Bunday uskuna texnik xizmat ko‘rsatish stansiyalarida, avtokorxonalarda, shuningdek kardan valliari ishlab chiqarish va taʼmirlashda keng qo‘llaniladi.
Eng ko‘p qo‘llanadigan
Vazifalaringiz uchun mos keladigan
| Balanslanadigan rotorlarning massasi, kg | Balanslanadigan rotorlarning diametri, mm | Rotor tayanch bo‘yinlari o‘rtasidagi masofa, mm | Rotor tayanch bo‘yinlarining diametri, mm | Minimal erishiladigan qoldiq disbalans | Drayv quvvati, kVt | Drayv turi | Stanok o‘lchamlari UxBxQ, mm | Stanokning mexanik qismining massasi (standart uzunlikdagi stakanga), kg | Elektr taʼminoti kuchlanishi V/Gts/Faza | |
|---|---|---|---|---|---|---|---|---|---|---|

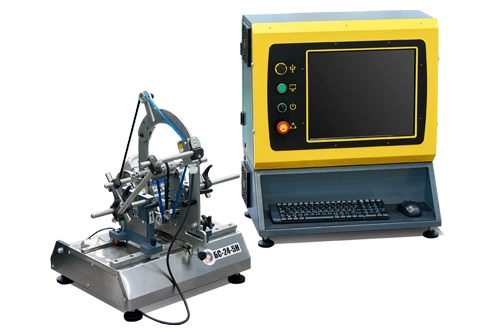

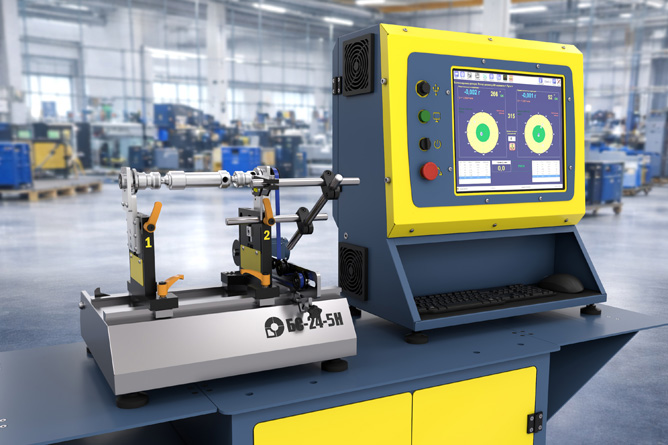

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Kam | 440х400х800 | 47 | 220/50/1 |

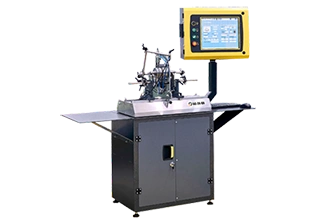

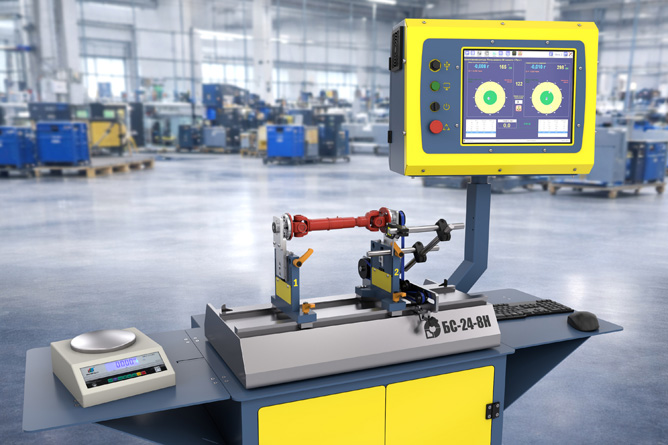

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Kam | 670х420х360 | 68 | 220/50/1 |

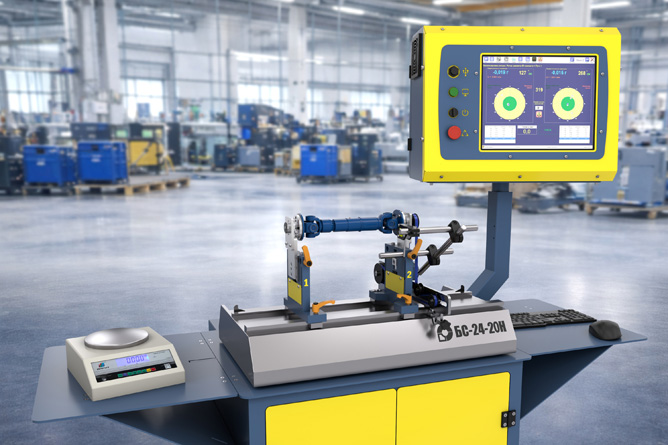

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Kam | 670х420х360 | 73 | 220/50/1 |

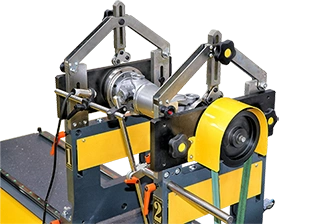

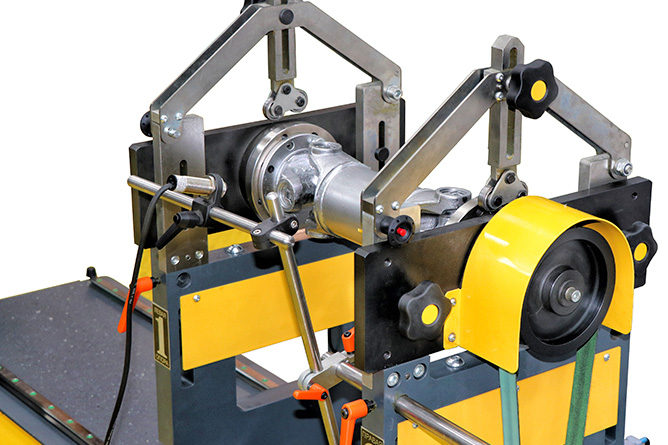

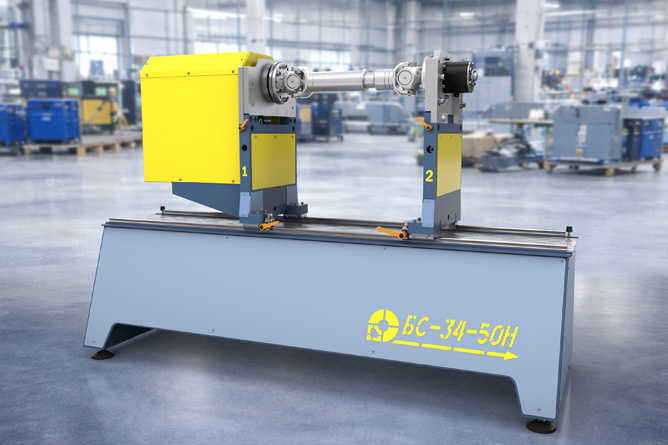

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 610 | 380/50/3 |

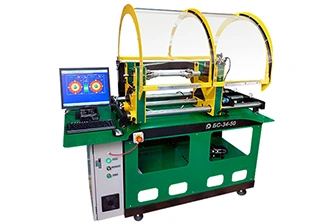

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 590 | 380/50/3 |

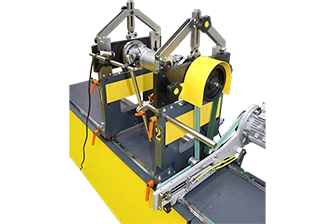

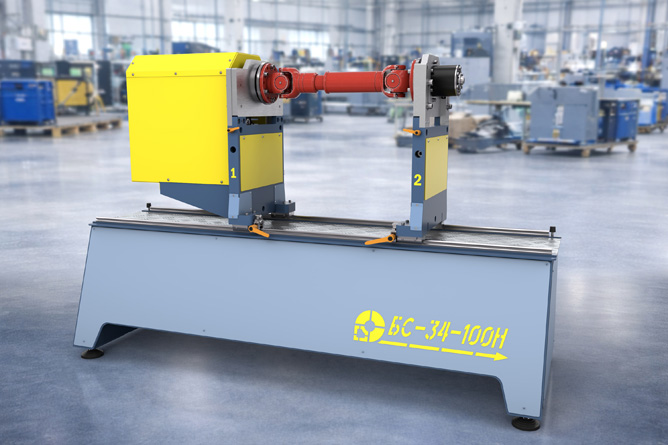

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 770 | 380/50/3 |

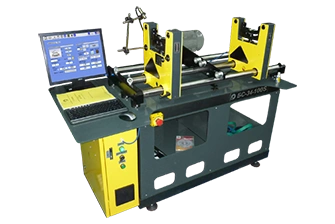

| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 690 | 380/50/3 |

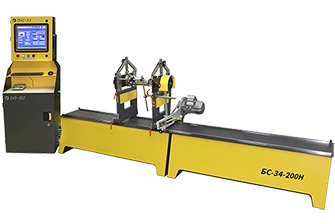

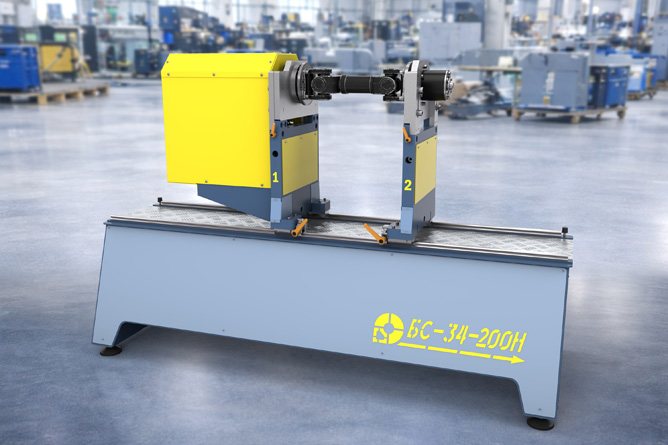

| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 750 | 380/50/3 |

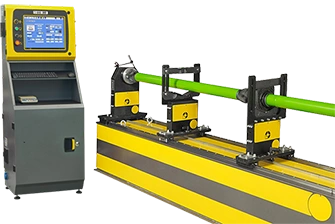

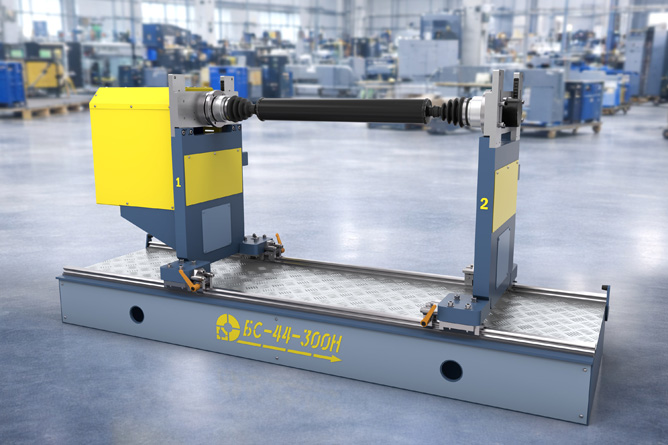

| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 630 | 380/50/3 |

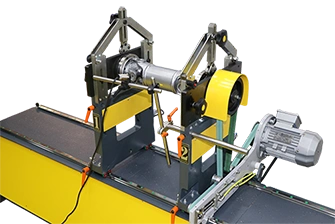

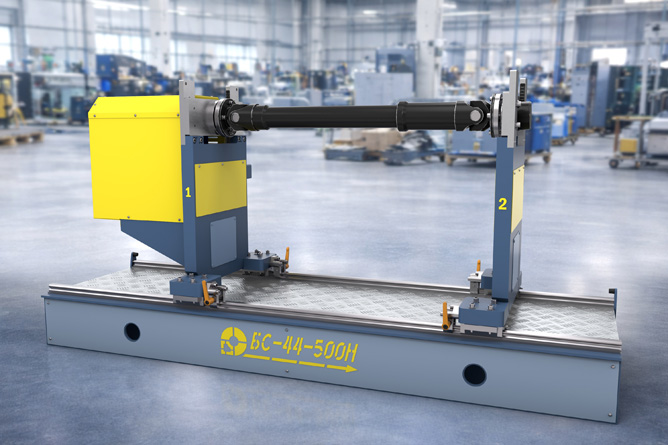

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 740 | 380/50/3 |

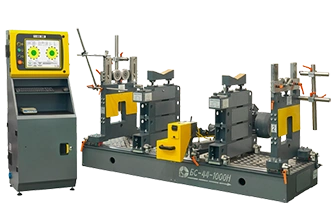

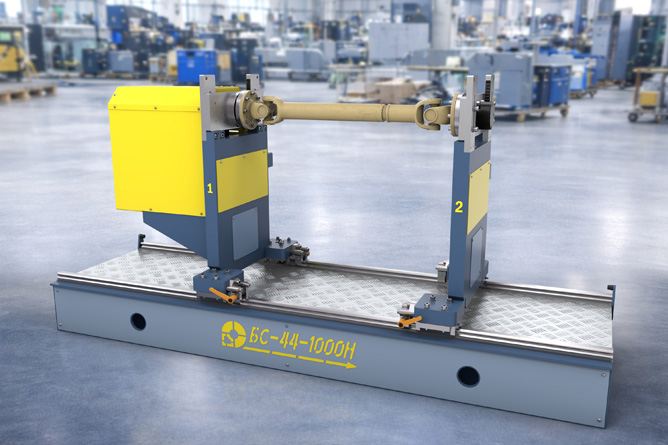

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

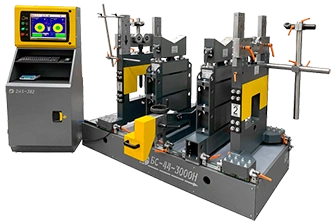

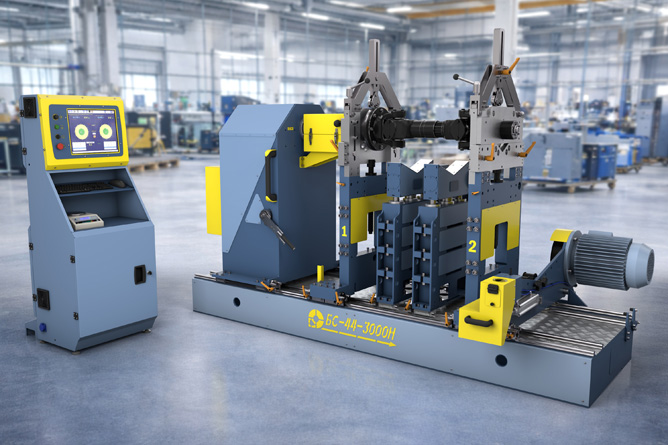

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1900 | 380/ 50/ 3 |
| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

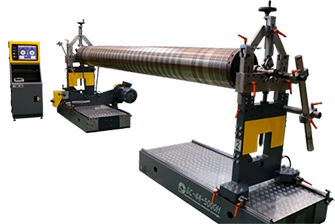

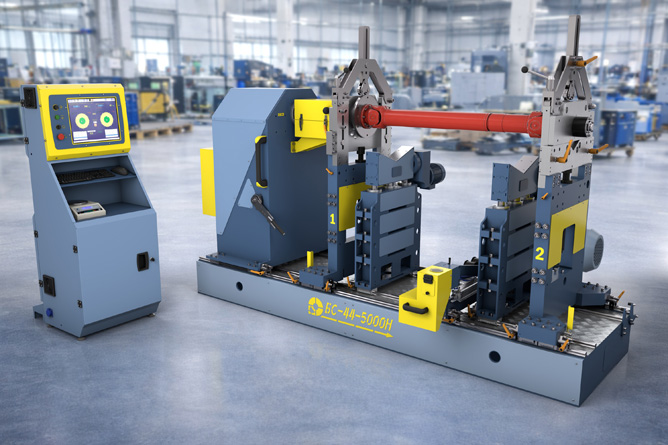

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

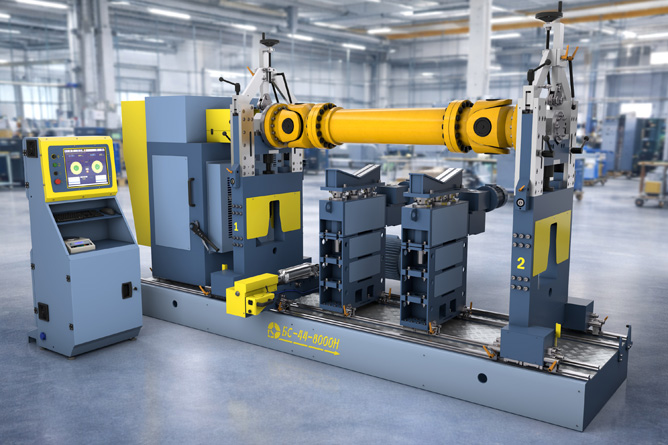

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

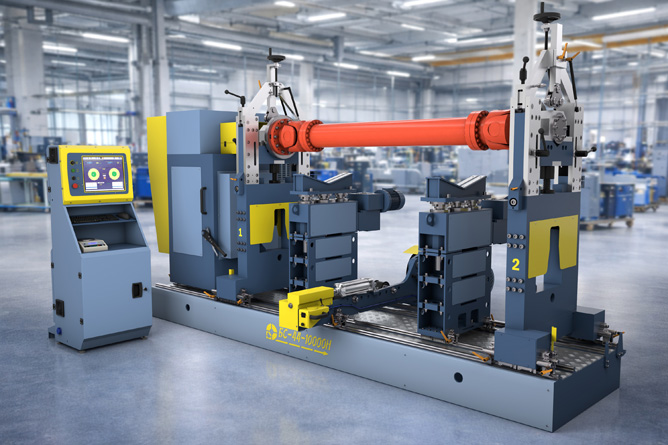

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

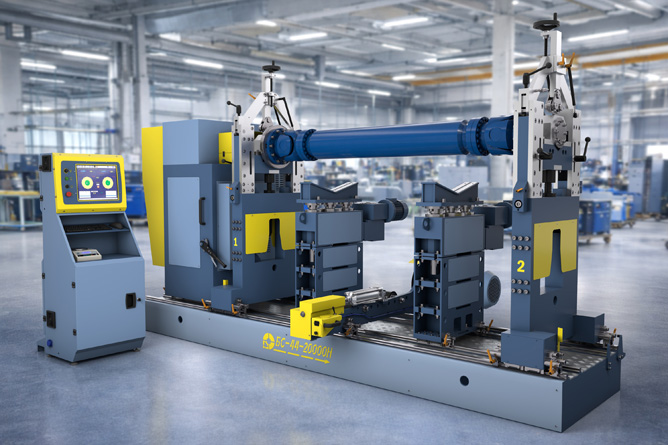

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600 gacha | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600 gacha | 0,5 gacha | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800 gacha | 0,5 gacha | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000 gacha | 1 gacha | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300 gacha | до 2 | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | To‘g‘ridan-to‘g‘ri | 1500х1200х800 | 700 | 380V/50 Gts/3 faza |
Jadval stanokning standart konfiguratsiyasiga tegishli maʼlumotlarni o‘z ichiga oladi. Parametrlarning katta qismi buyurtmachi talabiga binoan o‘zgartirilishi mumkin.
Kardan vallarini muvozanatlash dastgohlari
Kardan vallari, dvigateldan g'ildiraklarga burilish momentini uzatishda transport vositasi yurishini silliq va xavfsizligini ta'minlashi kerak. Ulardagi eng kichik muvozanasizlik tebranishlar, begona shovqinlar, podshipniklar va uzatma qismlarining boshqa elementlarining tez eskirishiga olib keladi, bu esa oxir-oqibat, tez-tez ta'mirlash va mexanizmlarning ishlash resursining pasayishiga sabab bo'ladi.
Kardan valini muvozanatlashda barcha mumkin bo'lgan og'ishlarni aniq sozlash va bartaraf etishni ta'minlay oladigan ishonchli uskunalardan foydalanish muhimdir. Aynan shu vazifalar "Robals" MChJ ning gorizontal muvozanatlash dastgohlari yordamida hal qilinadi, ular kardan vallarini professional ta'mirlash va ishlab chiqarish uchun mo'ljallangan.
Oqim ishlab chiqarish sharoitida bizning dastgohlarimiz ishlab chiqarilayotgan mahsulotlarning qat'iy sifat standartlariga mosligi uchun va bundan ham muhimi, shikoyatlarni minimallashtirish va ishlab chiqarilayotgan mahsulotlarning ishonchliligini oshirish uchun ishlatiladi.
"Robals" MChJ ning dastgohlari yirik ishlab chiqarish korxonalarida ham, avtomobillar, qishloq xo'jaligi texnikasi va boshqa ixtisoslashtirilabilgan uskunalarni ta'mirlash ustaxonalarida ham keng qo'llaniladi. Ular texnikaning intensiv ishlatilishi sharoitida ayniqsa muhim bo'lgan muvozanatlashning zarur aniqlik va sifatini ta'minlash imkonini beradi.
Bizning kardan vallarni ta'mirlash va ishlab chiqarish dastgohlarimizning asosiy vazifasi - val uzunligi bo'yicha massa taqsimotidagi og'ishlarni aniqlash va kompensatsiya qilish. Ushbu og'ishlar ham ishlab chiqarish bosqichida, ham ishlatish jarayonida tabiiy eskirish yoki shikastlanishlar natijasida paydo bo'lishi mumkin. Ushbu muvozanatlash dastgohlaridan foydalanish uchun asosiy soha - avtomobilsozlik sanoati yoki yirik avtomobil parklariga xizmat ko'rsatadigan korxonalar, masalan, qishloq xo'jaligi mashinalari, qurilish yoki karer texnikasi kabi yirik maxsus texnikadan foydalanadigan korxonalar. Bunday korxonalar uchun o'z muvozanatlash uskunalariga ega bo'lish nafaqat parkning joriy texnik xizmat ko'rsatish xarajatlarini qisqartirishi, balki qo'shimcha daromad olish imkoniyatini yaratishi mumkin.
Texnikani ta'mirlash sohasida dastgohlar har qanday uzunlik va konfiguratsiyadagi kardan vallarning ish qobiliyatini tiklashda ishtirok etib, texnikaning xizmat qilish muddatini uzaytiradi. Ta'mirlashda ko'pincha zarba, egilish/sinish va boshqa shikastlanishlarning ogibatlarini bartaraf etish talab qilinadi, ular muvozanasizlikni keltirib chiqarishi mumkin. Gorizontal muvozanatlash dastgohlaridan foydalanish tufayli bunday vazifalar muvaffaqiyatli va qisqa muddatlarda hal qilinishi mumkin.
"Robals" MChJ ning barcha gorizontal muvozanatlash dastgohlari avtomatik boshqaruv tizimlari bilan jihozlangan bo'lib, ular nafaqat tebranishlar to'g'risidagi ma'lumotlarni qayd etadi, balki muvozanasizlikni bartaraf etish bo'yicha optimal yechimlarni taklif qilishi mumkin. Biroq, muvozanatlash jarayoni yuqori aniqlik va diqqatni talab qilishini ta'kidlash kerak. O'lchovlar yoki tuzatishlardagi kichik xatolar qoldiq muvozanasizlikka olib kelishi mumkin, bu kardan valning ishlashiga salbiy ta'sir ko'rsatadi. Shuning uchun dastgoh operatori zarur bilim va tajribaga ega bo'lishi, shuningdek, dastgohning o'zi to'g'ri sozlangan va kalibrlangan bo'lishi muhimdir. "Robals" MChJ har bir aniq dastgoh modelida ishlash uchun etkazib berish, sozlash va personalni o'qitishni ta'minlaydi.
Kardanlar uchun gorizontal muvozanatlash dastgohini tanlashda, bu dastgohlar bilan ajralib turadigan bir qator xususiyatlarni, shuningdek, ishlatish sharoitlarini hisobga olish kerak, natijada maksimal samarali ishlab chiqarish vositasiga ega bo'lish uchun.
Asosiy parametrlardan biri - dastgoh qayta ishlay oladigan valning ruxsat etilgan massasidir. Ushbu qiymat dastgoh modeliga qarab o'zgaradi va qanday turdagi vallar uchun ishlatilishi mumkinligini belgilaydi. Masalan, yengil avtomobillar yoki yengil texnika kardan vallarini muvozanatlash uchun mo'ljallangan dastgohlar, yuk avtomobillari texnikasi yoki qishloq xo'jaligi uskunalari bilan ishlash uchun mo'ljallangan modellarga nisbatan kichikrok yuk ko'tarish qobiliyatiga ega bo'lishi mumkin. Turli uzunlikdagi vallar bilan ishlash imkoniyati ham muhim xususiyat hisoblanadi, chunki kardan vallarning o'lchamlari ularning maqsadiga qarab sezilarli darajada farq qilishi mumkin.
Yana bir muhim parametr - muvozanasizlikni o'lchash aniqligidir. Aniqlik qanchalik yuqori bo'lsa, muvozanatlash natijasi shunchalik yaxshi bo'ladi, bu esa yuqori tezlikda ishlaydigan texnika uchun ayniqsa muhimdir, bu erda eng kichik tebranishlar ham jiddiy muammolarga olib kelishi mumkin.
Valning aylanish tezligi - dastgohni tanlash jarayoniga ta'sir qiluvchi uchinchi kalit parametrdir. Ushbu parametr muvozanasizlikni baholash va tuzatish amalga oshiriladigan shartlarni belgilaydi. Optimal aylanish tezligi valning konstruksiyasi va talab qilinadigan muvozanatlash aniqligiga bog'liq.
Biz aylanish tezligini boshqarishga bo'lgan yondashuvda farq qiladigan rezonansgacha va rezonansdan keyingi dastgohlarni taklif etamiz. Rezonansgacha bo'lgan dastgohlar valning rezonans chastotasidan oldingi aylanish tezligida muvozanasizlikni o'lchaydi. Ular nisbatan past rezonans chastotalariga ega bo'lgan detallar bilan ishlash uchun mos keladi. Bu muvozanatlash jarayonini aniqroq nazorat qilish va o'lchov natijalariga tebranishlarning ta'sirini minimallashtirish imkonini beradi.
"Robals" MChJ ning rezonansdan keyingi dastgohlari, o'z navbatida, vallar rezonansga kirishadigan tezlikda ishlaydi. Bunday dastgohlar ishchi sharoitlarga yaqin sharoitda muvozanatlashni amalga oshirish imkonini beradi, bu yuqori yuklamalarda ishlaydigan vallarni muvozanatlashda ayniqsa foydali bo'lishi mumkin. Bunday dastgohlardagi sozlanadigan aylanish tezligi operatorlarga ma'lum turdagi val talablariga moslashish va yuqori muvozanatlash aniqligini ta'minlash imkonini beradi.
Ba'zi dastgoh modellari operatorga ma'lum bir valning o'ziga xos xususiyatlarini hisobga olgan holda uskunani sozlashga yordam beradigan avtomatik boshqaruv tizimlari bilan jihozlangan. Bu ishni sezilarli darajada soddalashtiradi va xatolar ehtimolini, ayniqsa yuqori aniqlikdagi uskunalar bilan ishlaganda kamaytiradi.
Bizning dastgohlarimiz ishlab chiqarilgan materiallarning sifatini ham ta'kidlaymiz. Biz ishlab chiqarishda ishlab chiqarish korxonalari va ta'mirlash ustaxonalarida intensiv foydalanish sharoitida ko'p yillar davomida dastgohning ishonchli ishlashini kafolatlaydigan mustahkam va bardoshli komponentlardan foydalanamiz.
Mos keladigan muvozanatlash dastgohini tanlash uchun aloqa formasi orqali o'zingizning kontakt ma'lumotlaringizni qoldiring. Bizning menejerlarimiz siz bilan bog'lanib, optimal tanlovni amalga oshirishga yordam berish uchun to'liq ma'lumot beradilar.
