Nasoslar uchun balanslash stanoklari
- Nasos g‘ildiraklarini balanslash
- Nasos ishchi g‘ildiragini balanslash
- Markazdan qochma nasoslarning ishchi g‘ildiraklarini balanslash
- Kompressor rotorni balanslash
- Markazdan qochma nasos g‘ildiraklari uchun balanslash stanogi
- Nasos ishchi g‘ildiraklari uchun balanslash stanogi
Nasoslar uchun balanslash stanogi – bu nasos rotorlari, shu jumladan ishchi g‘ildiraklar, vallar va boshqa aylana detalardagi disbalansni o‘lchash va tuzatish uchun mo‘ljallangan uskuna. Balanslash dirdlarni kamaytirishga, podshipniklarning ishlash muddatini uzaytirishga va nasos agregatining umumiy ishonchliligini oshirishga imkon beradi.
Eng ko‘p qo‘llanadigan

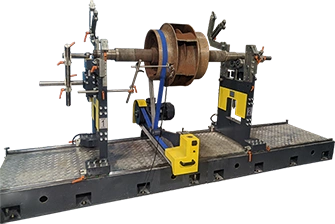

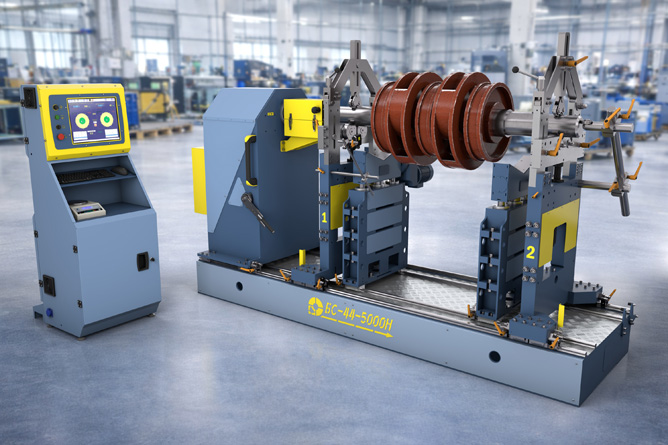

BS-44-5000H

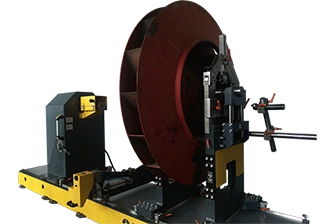

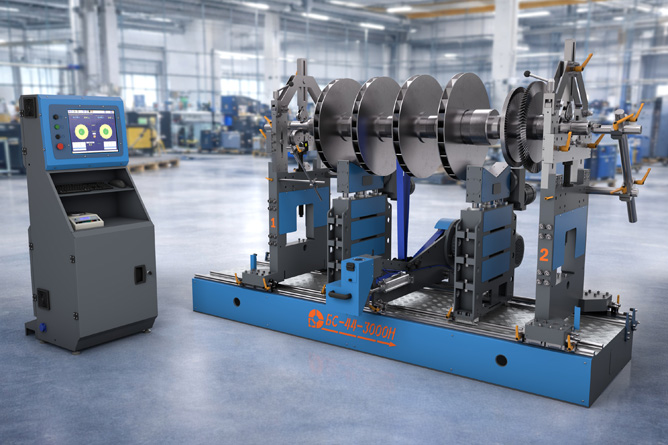

BS-44-3000H

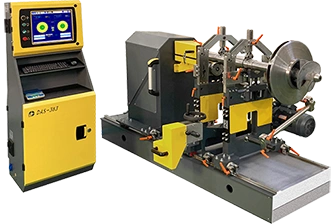

BS-44-1000H
Vazifalaringiz uchun mos keladigan
| Balanslanadigan rotorlarning massasi, kg | Balanslanadigan rotorlarning diametri, mm | Rotor tayanch bo‘yinlari o‘rtasidagi masofa, mm | Rotor tayanch bo‘yinlarining diametri, mm | Minimal erishiladigan qoldiq disbalans | Drayv quvvati, kVt | Drayv turi | Stanok o‘lchamlari UxBxQ, mm | Stanokning mexanik qismining massasi (standart uzunlikdagi stakanga), kg | Elektr taʼminoti kuchlanishi V/Gts/Faza | |
|---|---|---|---|---|---|---|---|---|---|---|

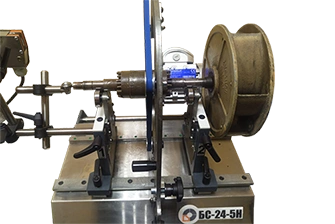

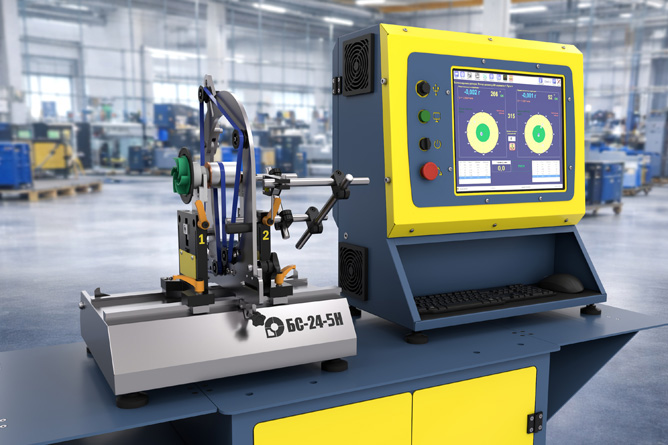

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Kam | 440х400х800 | 47 | 220/50/1 |

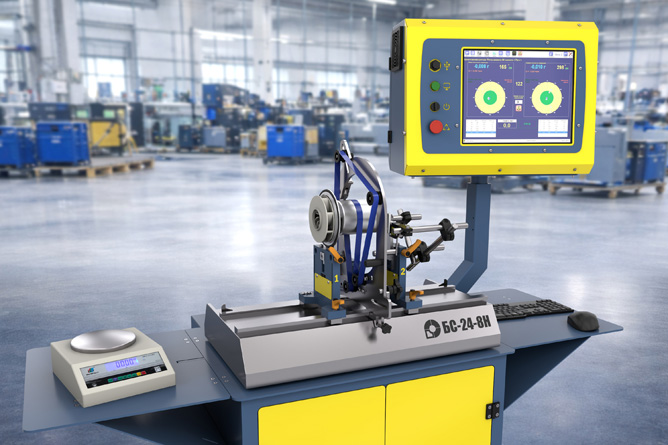

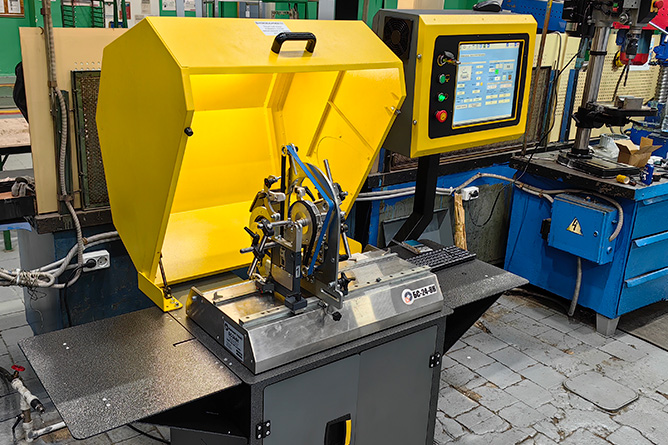

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Kam | 670х420х360 | 68 | 220/50/1 |

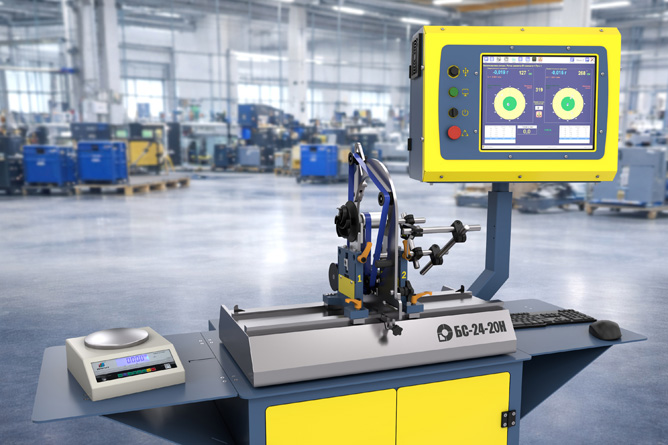

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Kam | 670х420х360 | 73 | 220/50/1 |

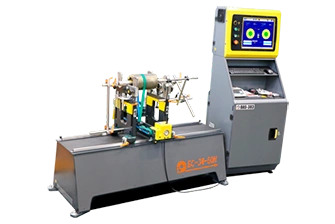

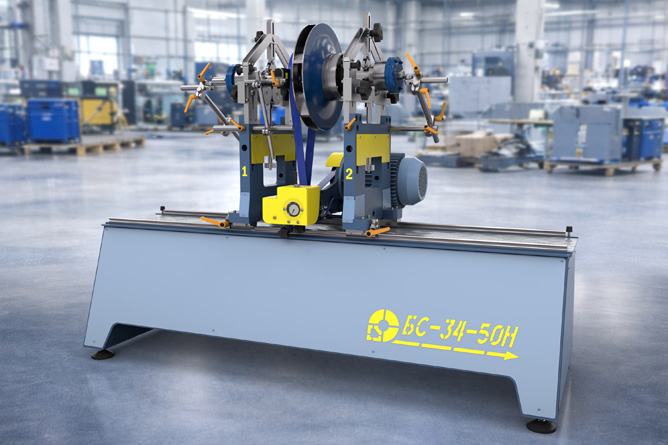

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 610 | 380/50/3 |
| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 590 | 380/50/3 |

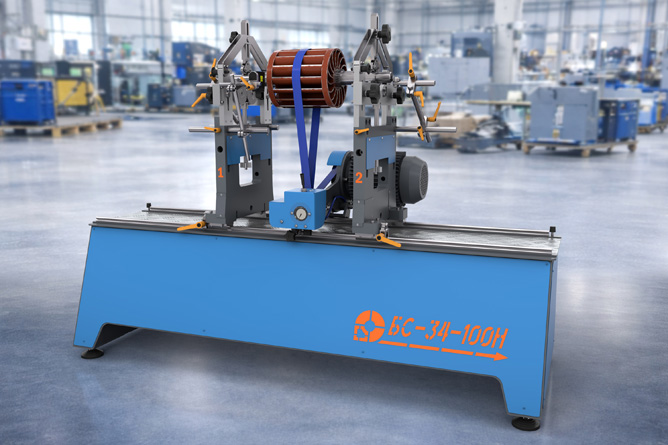

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 770 | 380/50/3 |
| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 690 | 380/50/3 |

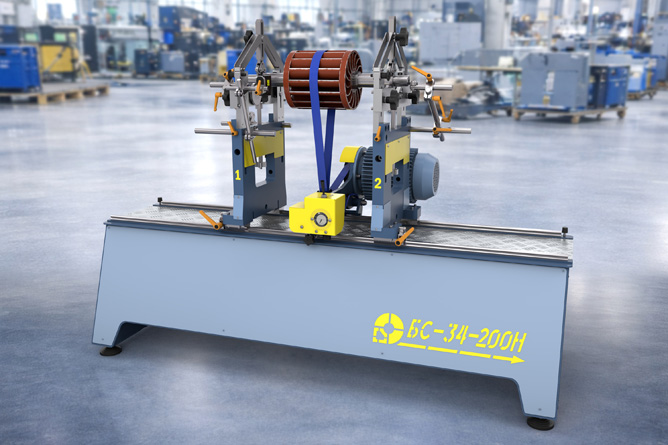

| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 750 | 380/50/3 |

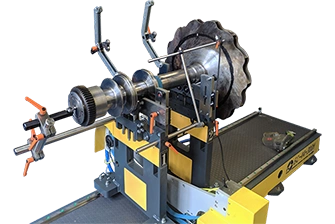

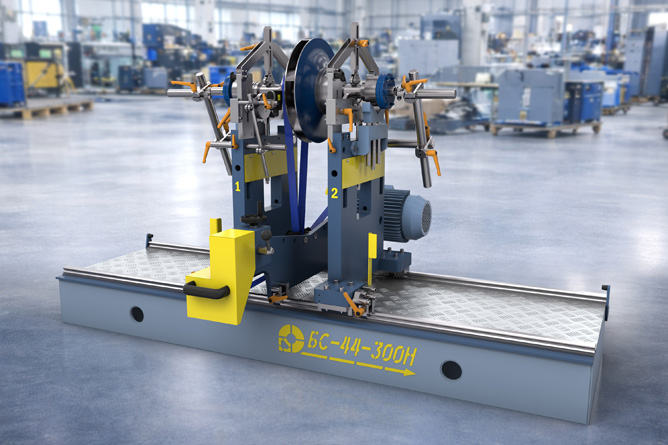

| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 630 | 380/50/3 |

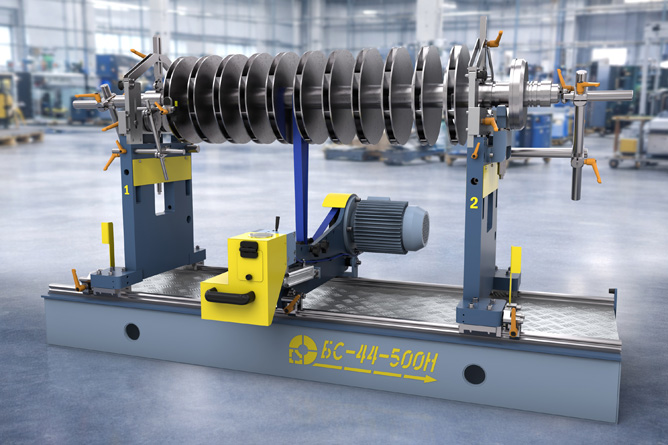

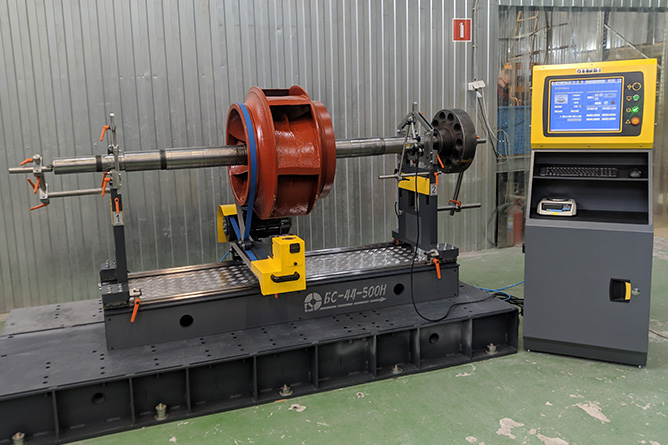

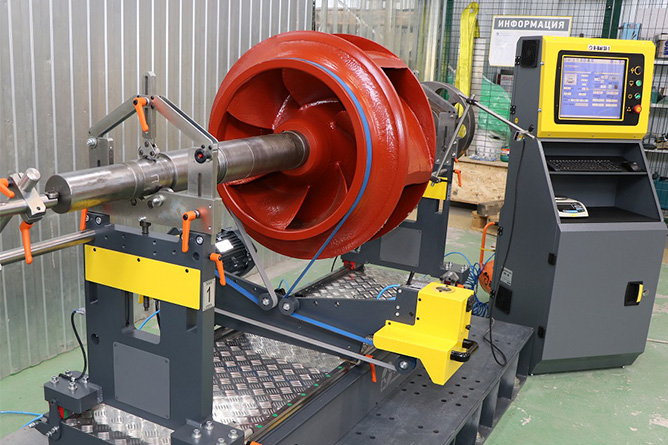

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 740 | 380/50/3 |

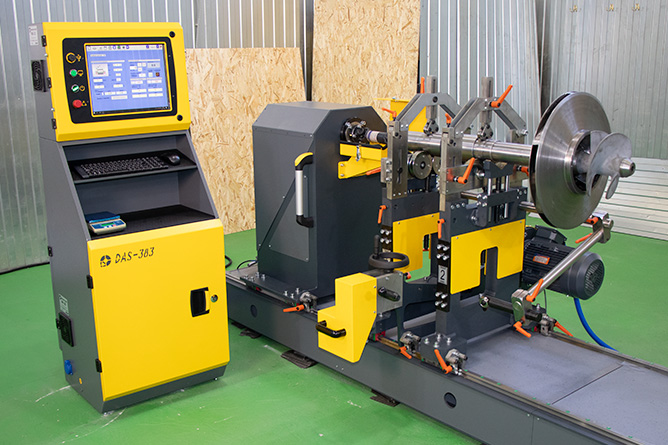

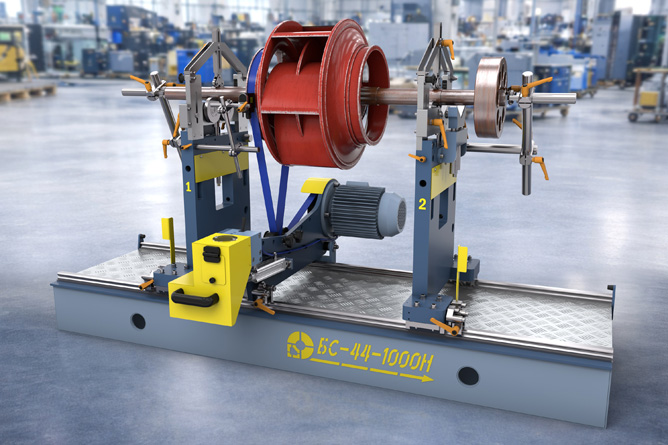

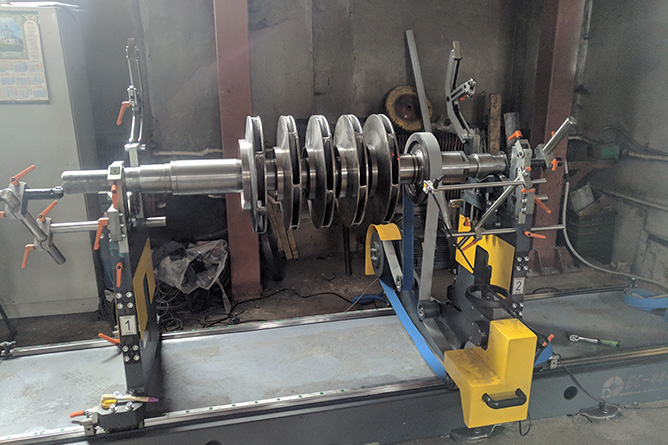

| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1170 | 380/50/3 |
| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

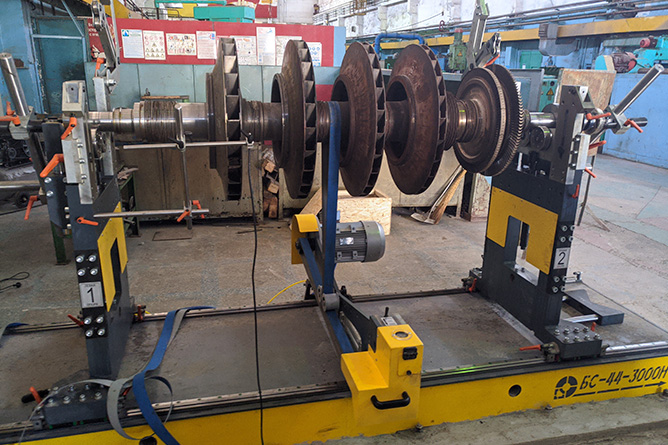

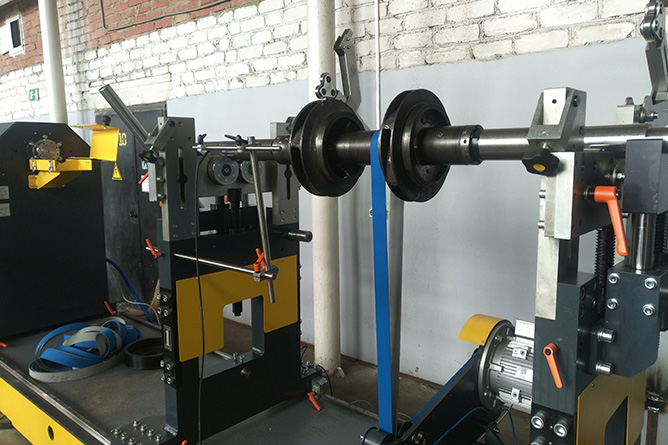

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

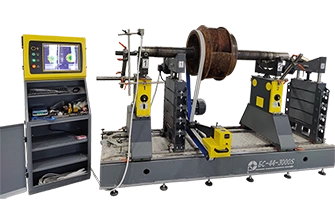

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

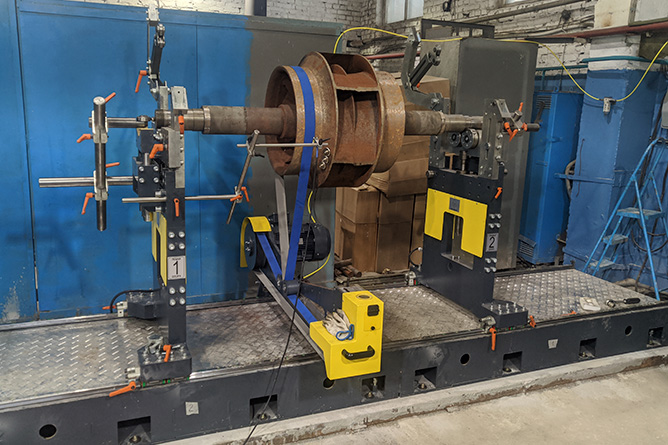

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

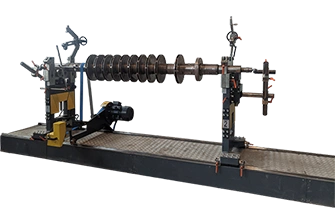

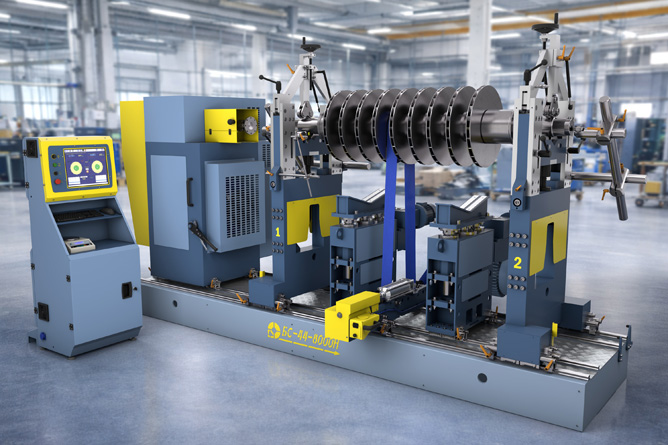

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

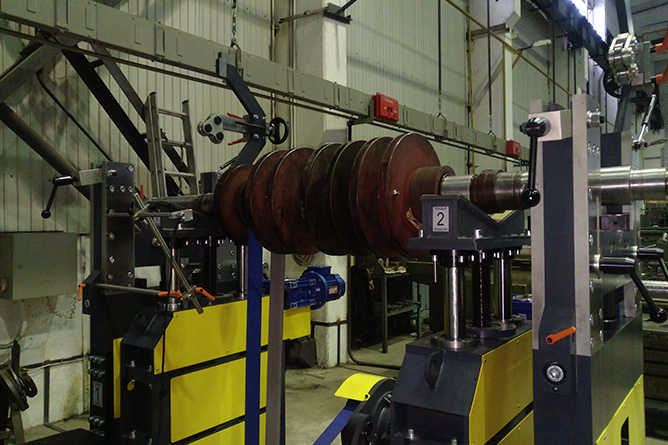

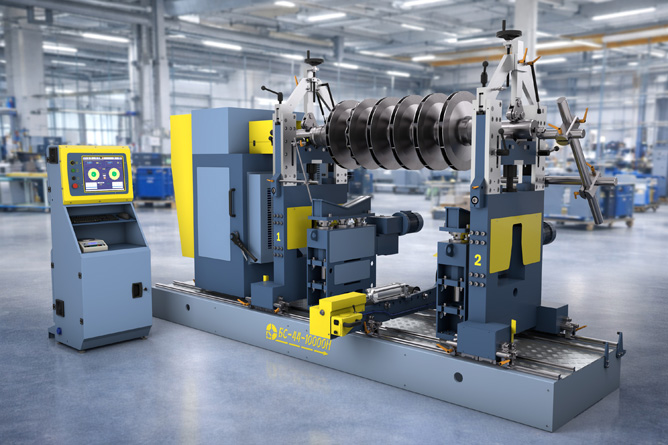

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

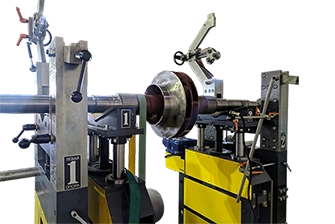

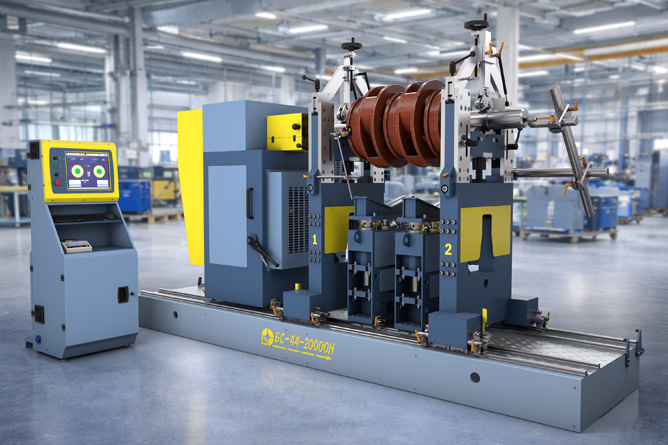

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600 gacha | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600 gacha | 0,5 gacha | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800 gacha | 0,5 gacha | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000 gacha | 1 gacha | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300 gacha | до 2 | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | To‘g‘ridan-to‘g‘ri | 1500х1200х800 | 700 | 380V/50 Gts/3 faza |
Jadval stanokning standart konfiguratsiyasiga tegishli maʼlumotlarni o‘z ichiga oladi. Parametrlarning katta qismi buyurtmachi talabiga binoan o‘zgartirilishi mumkin.
Nasoslar markazdan qochirma g'ildiraklarini balanslash stanoklari
Ishlab chiqarishlarda nasos uskunalarining to'g'ri ishlashi suyuqliklar va gazlarning barqaror ta'minotini, shuningdek, eng muhim texnologik jarayonlarning xavfsizligini ta'minlaydi. Shuning uchun uning yuqori ishonchliligini ta'minlash muhim ahamiyatga ega.
Nasoslar markazdan qochirma g'ildiraklarini balanslash - bu rotor massasini aylanish o'qi atrofida bir tekis taqsimlangan holatga keltirish jarayonidir. To'g'ri balanslash blokning tebranishlari va podshipniklarning yeyilishini minimallashtirish imkonini beradi, bu esa o'z navbatida nasosning ishdan chiqish ehtimolini kamaytiradi. "Robals" MChJ ning gorizontal balanslash stanoklari ishlab chiqarishlarda nasos uskunalarining uzluksiz ishlatilishini ta'minlashning universal vositasi hisoblanadi.
Bizning stanoklarimiz yordamida nasoslardagi tebranishlarni bartaraf etish orqali siz nafaqat uskunaning shikastlanishining oldini olasiz, balki uskunalaringizning xizmat qilish muddatini sezilarli darajada uzaytirasiz. Agar sizning nasos uskunalaringiz yuqori yuklar yoki agressiv muhit ta'sirida, masalan, neft-gaz, kimyo yoki energetika sanoatida kabi uzoq muddat ishlatiladigan bo'lsa, bu ayniqsa muhimdir.
Gorizontal stanoklarda balanslash nafaqat operatorning professionalligini, balki o'lchov uskunalarining yuqori aniqligini talab qiladi. Hatto kichik og'ish ham jiddiy nosozliklarga olib keladi, masalan, podshipniklarning haddan tashqari yeyilishi, suyuqlikning sizishi, tizimning nostabil ishlashi va oxir-oqibat - ishlab chiqarishning favqulodda to'xtab qolishi. Aynan shu sababli nasoslar va nasos uskunalari markazdan qochirma g'ildiraklarini balanslash stendlarini tanlashga, ishning o'ziga xos xususiyatlari va yakuniy natijaga qo'yiladigan talablarini hisobga olgan holda, alohida e'tibor bilan yondashish kerak.
Bizning gorizontal balanslash stendlari, o'zining konstruksiyasi va funktsional imkoniyatlari tufayli, turli massa va konfiguratsiyadagi g'ildirak va rotorlarni samarali va aniq balanslash imkonini beradi, bu ularni nasos uskunalarini ishlab chiqarish bilan shug'ullanadigan ta'mirlash ustaxonalari va ishlab chiqarish korxonalarida bevosit qiladi.
"Robals" MChJ ning nasoslar uchun gorizontal balanslash stanoklari - nasos uskunalarini ta'mirlash va ishlab chiqarishda ajralmas vosita hisoblanadi.
Gorizontal balanslash stanoklari yordamida hal qilinadigan asosiy vazifalar quyidagilarni o'z ichiga oladi:
- Tebranishlarni bartaraf etish. Tebranish - nasos uskunalarining asosiy dushmani. U podshipniklar, tegotkichlar va nasosning boshqa elementlarining haddan tashqari yeyilishiga sabab bo'ladi, bu esa oxir-oqibat uning resursini pasaytiradi. Gorizontal balanslash stanoklari tebranishlarni samarali bartaraf etishga imkon beradi, nasoslarning ishlash ishonchliligi va xavfsizligini oshiradi.
- Uskunalarning xizmat qilish muddatini oshirish. Rotorning aniq balanslanishi podshipniklar va nasosning boshqa muhim komponentlaridagi yukni kamaytiradi. Bu ularning xizmat qilish muddatini uzaytirish, favqulodda to'xtashlar sonini kamaytirish va ta'mirlash va texnik xizmat ko'rsatish xarajatlarini tejash imkonini beradi.
- Avariya xavfini kamaytirish. Rotorni gorizontal stendda balanslash, uzluksiz ishlab chiqarish tsikliga ega korxonalarda ayniqsa muhim bo'lgan, nasosning ish paytida ishdan chiqish xavfini kamaytirishga yordam beradi.
Gorizontal balanslash stanoklari yangi rotorlarni, ularni nasos uskunalariga o'rnatishdan oldin balanslash uchun, shuningdek, ta'mirlash ustaxonalarida, ularning yordamida ishlatilgan rotorlarning balansligini tiklash uchun qo'llaniladi. Bu ularga dastlabki xususiyatlarini qaytarish va xizmat muddatini uzaytirish imkonini beradi.
Bizning uskunalarimizda erishiladigan balanslashning yuqori aniqligi nasoslarning barqaror va xavfsiz ishlashini ta'minlaydi, ularga texnik xizmat ko'rsatish va ta'mirlash xarajatlarini kamaytiradi.
Bizning stanoklarimizning asosiy xususiyatlaridan biri - bu turli konfiguratsiya va massadagi rotorlar bilan ishlash qobiliyatidir. Stanok modeliga qarab, ular bir necha yuz grammdan o'nlab tonnagacha bo'lgan og'irlikdagi rotorlarni balanslashi mumkin. Bunday keng diapazon turli turlar va o'lchamdagi nasoslarni texnik xizmat ko'rsatishda bir xil uskunadan foydalanish imkonini beradi, bu esa o'z navbatida balanslash jarayonini universal va qulay qiladi.
Bizning uskunalarimizning yana bir muhim xususiyati - zamonaviy sensorlar va o'zimizning dasturiy ta'minotimizdan foydalanish hisobiga erishiladigan o'lchovlarning aniqligidir. "Robals" MChJ ning barcha stanoklari rotorlarning eng kichik tebranishlarini qayd etadigan va balanssizlikni yuqori aniqlikda aniqlash imkonini beradigan yuqori sezgir sensorlar bilan jihozlangan. Stanoklarga integratsiyalashgan o'zimizning dasturiy ta'minotimiz olingan ma'lumotlarni qayta ishlaydi va rotor massasini tuzatish bo'yicha tavsiyalar beradi, bu balanslash jarayonini sezilarli darajada soddalashtiradi va operator xatolari ehtimolini minimallashtiradi.
Ekspluatatsiya qilishning soddaligi - bizning gorizontal balanslash stanoklarimizning yana bir muhim afzalligidir. Barcha modellar rotorni o'rnatish, uni balanslash va tekshirish jarayoni iloji boricha qulay va tez bo'lishi uchun ishlab chiqilgan. Bu ayniqsa intensiv ishlab chiqarish yoki ta'mirlash sharoitida, bu erda uskunaning ishlamay qolish vaqti hal qiluvchi rol o'ynaydi, muhim ahamiyatga ega. Intuitiv interfeys va avtomatlashtirilgan jarayonlar tufayli operatorlar balanslashni tez va samarali bajaradilar, bu mehnat xarajatlarini kamaytiradi va umumiy unumdorlikni oshiradi.
Stanoklar konstruksiyasida, ularning avtomatik sozlash va kalibrlash tizimlarida innovatsion yechimlarni qo'llash, stanokni tez-tez texnik xizmat ko'rsatish zaruratisiz uzoq vaqt davomida o'lchovlarning yuqori aniqligini saqlash imkonini beradi. Bu nafaqat ishni soddalashtiradi, balki ekspluatatsiya xarajatlarini ham kamaytiradi, bu esa ko'p hajmdagi ishlab chiqarish yoki ta'mirlash vazifalariga ega korxonalar uchun ayniqsa muhimdir.
Gorizontal balanslash stanoklari balanslash natijalarining yuqori takrorlanuvchanligini ta'minlaydi. Bu shuni anglatadiki, hatto bir xil rotorni qayta balanslaganda ham natijalar barqaror bo'lib qoladi.
