Turbinalar uchun balanslash stanogi – bu gaz, burb va gidravlik turbinalar rotorlari, shuningdek ularning komponentlari (ishchi g‘ildiraklar, kompressor va turbina bosqichlari) dagi disbalansni aniqlash va bartaraf etish uchun mo‘ljallangan ixtisoslashtirilgan uskuna. Turbina rotorlarini balanslash: dirdl va dinamik yuklarni kamaytirish, podshipniklar va boshqa tizimlarning ishlash muddatini uzaytirish, turbinalar samaradorligini oshirish, favqulodda vaziyatlarning oldini olish uchun zarurdir.
Bunday uskuna energetika, aviatsiya va kemasozlik sanoatida, shuningdek turbina agregatlarini ishlab chiqarish va taʼmirlashda qo‘llaniladi.
Eng ko‘p qo‘llanadigan

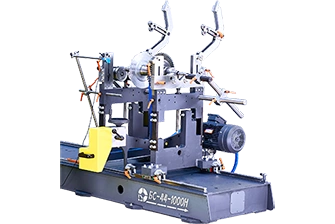

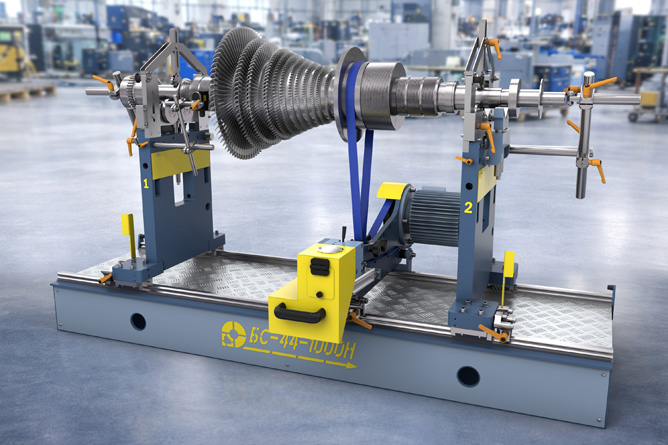

BS-44-1000H

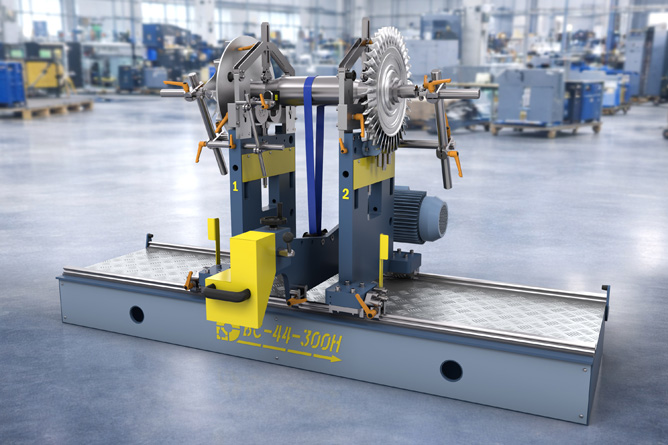

BS-44-300H

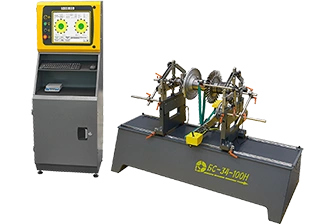

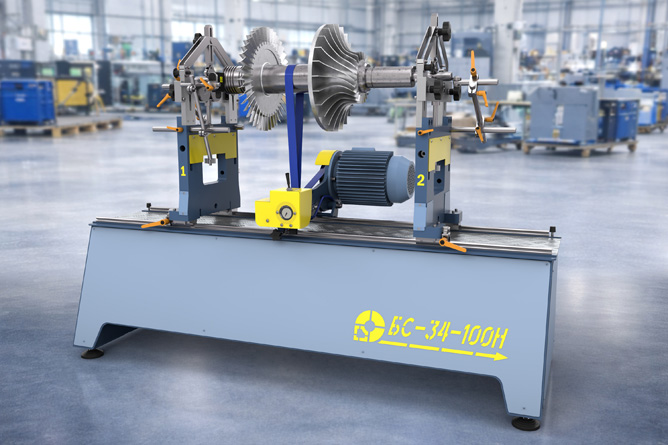

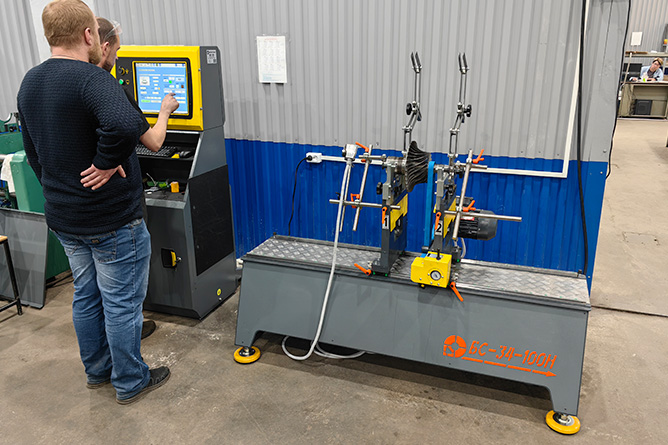

BS-34-100H
Vazifalaringiz uchun mos keladigan
| Balanslanadigan rotorlarning massasi, kg | Balanslanadigan rotorlarning diametri, mm | Rotor tayanch bo‘yinlari o‘rtasidagi masofa, mm | Rotor tayanch bo‘yinlarining diametri, mm | Minimal erishiladigan qoldiq disbalans | Drayv quvvati, kVt | Drayv turi | Stanok o‘lchamlari UxBxQ, mm | Stanokning mexanik qismining massasi (standart uzunlikdagi stakanga), kg | Elektr taʼminoti kuchlanishi V/Gts/Faza | |
|---|---|---|---|---|---|---|---|---|---|---|

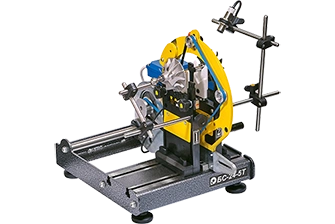

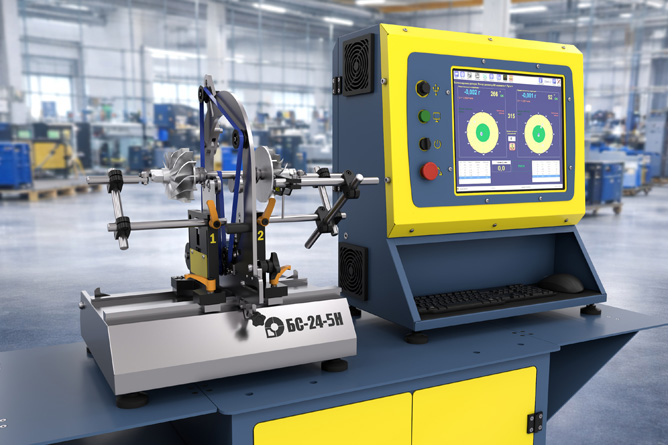

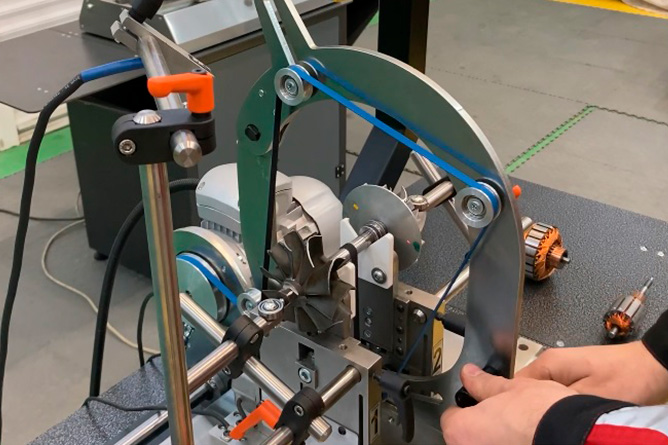

| BS-24-5H | 0,02 - 5 | 5-420 | 15-350 | 5-30 | 0,05 | 0,09 | Kam | 440х400х800 | 47 | 220/50/1 |

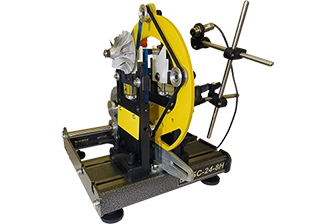

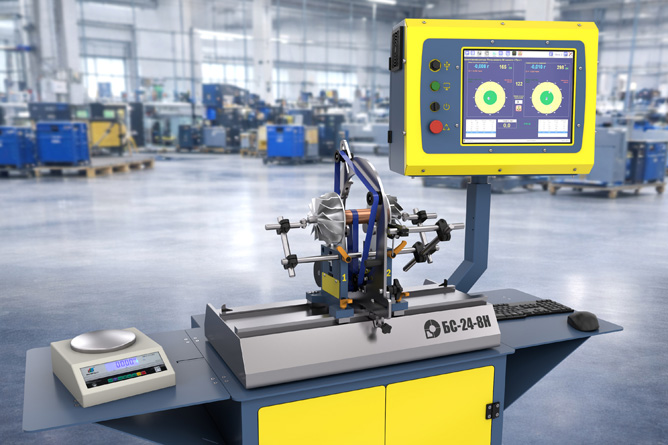

| BS-24-8H | 0,02 - 10 | 5-400 | 20-550 | 5-30 | 0,05 | 0,37 | Kam | 670х420х360 | 68 | 220/50/1 |

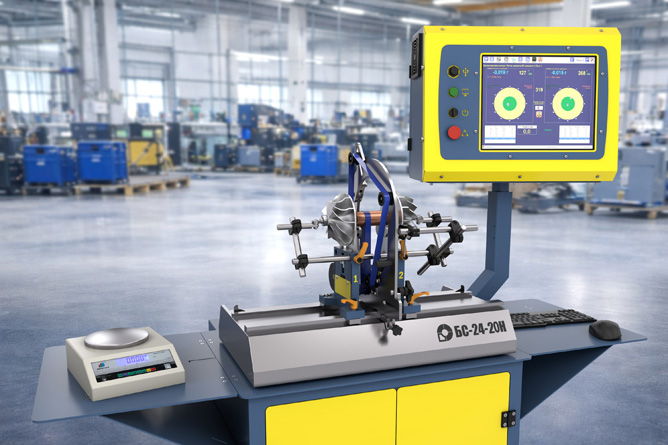

| BS-24-20H | 0,02 - 20 | 5-420 | 20-550 | 5-32 | 0,05 | 0,37 | Kam | 670х420х360 | 73 | 220/50/1 |

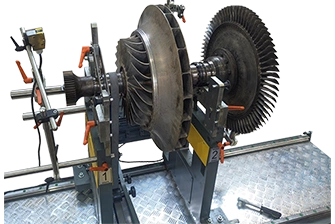

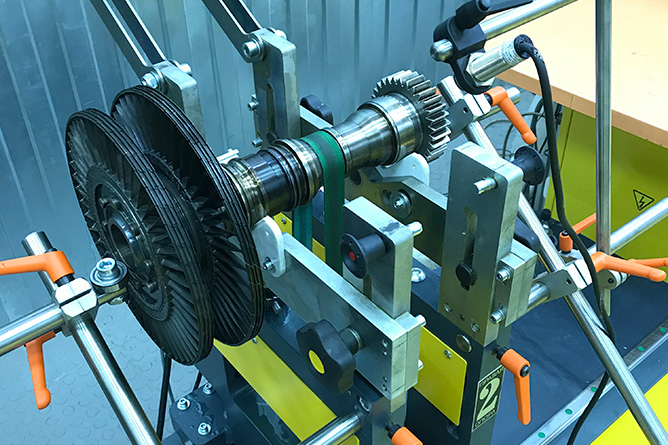

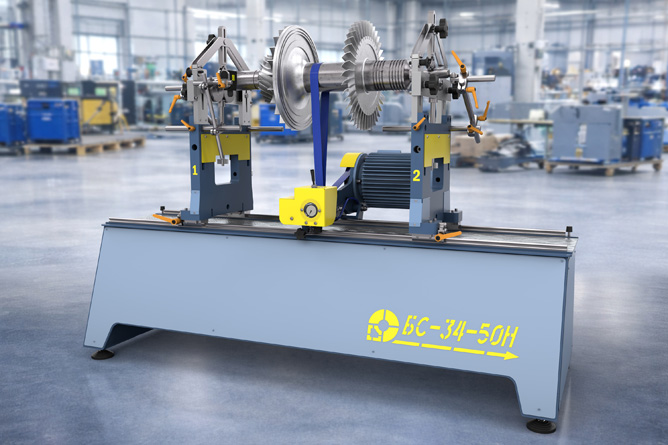

| BS-34-50H | 0,2 - 60 | 1040 * | 20-1260 * | 11-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 610 | 380/50/3 |

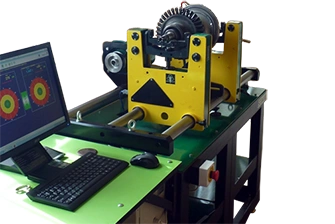

| BS-34-50S | 0,2 - 60 | 1000 * | 20-1200 * | 12-160 | 0,05 | 0,75 | Kam / Kardan / Kombinatsiyalangan | 1550х1100х800 | 590 | 380/50/3 |

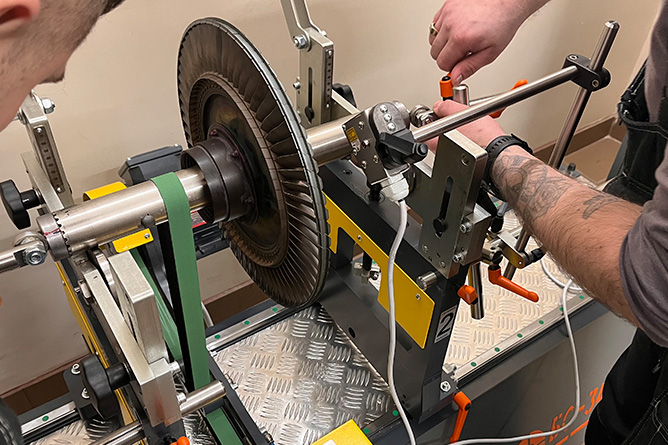

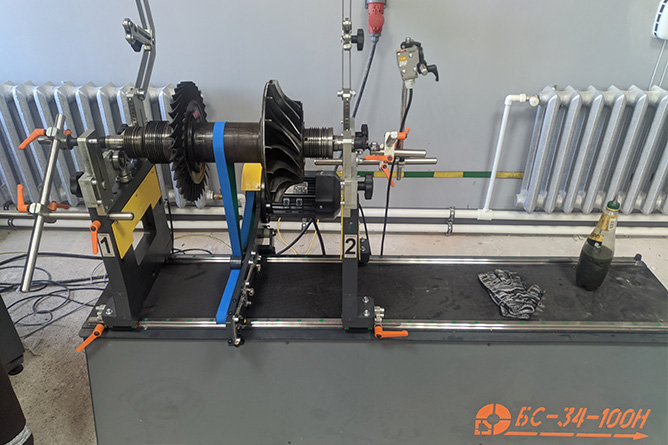

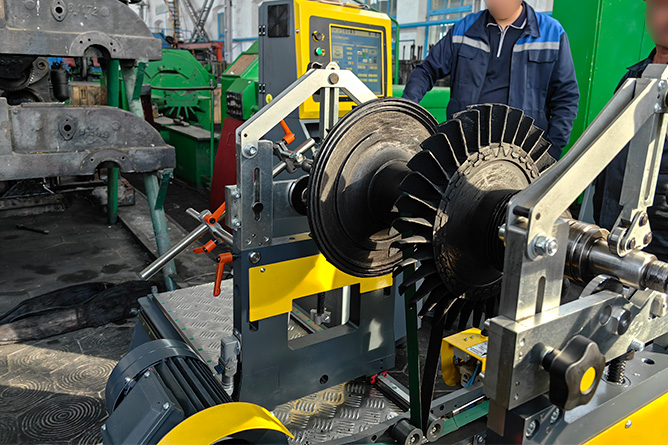

| BS-34-100H | 0,5 - 150 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 770 | 380/50/3 |
| BS-34-100S | 0,5 - 150 | 1000 * | 20-1400 * | 12-160 | 0,05 | 1,1 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 690 | 380/50/3 |

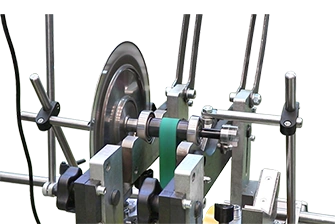

| BS-34-200H | 0,5 - 200 | 1070 * | 20-1450 * | 10-170 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 790 | 380/50/3 |
| BS-34-200S | 0,5 - 200 | 1000 * | 20-1200 * | 12-160 | 0,05 | 1,5 | Kam / Kardan / Kombinatsiyalangan | 1700х1100х820 | 750 | 380/50/3 |
| BS-44-300H | 1,6 - 400 | 1500 * | 10/80-1700 * | 15-190 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 680 | 380/50/3 |
| BS-44-300S | 1,6 - 400 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 4,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 630 | 380/50/3 |

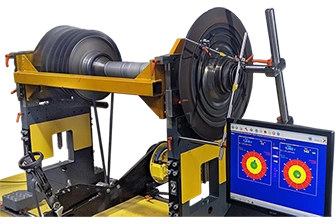

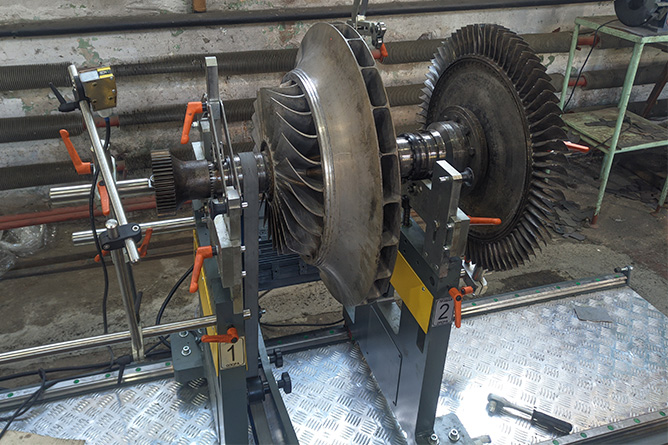

| BS-44-500H | 3 - 700 | 1500 * | 10/80-1700 * | 20-180 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 790 | 380/50/3 |
| BS-44-500S | 5 - 600 | 1600 * | 10/80-1650 * | 12-140 | 0,05 | 5,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1200х1200 | 740 | 380/50/3 |
| BS-44-1000H | 5 - 1500 | 1700 * | 30/120 - 1650 * | 20-230 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1170 | 380/50/3 |

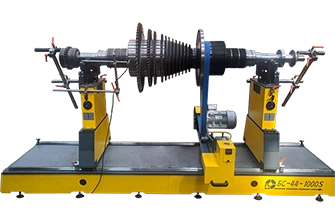

| BS-44-1000S | 5 - 1500 | 1850 * | 30/120 - 1550 * | 15-250 | 0,1 | 11,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1400х1400 | 1085 | 380/ 50/ 3 |

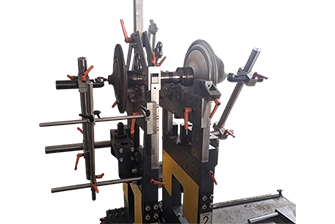

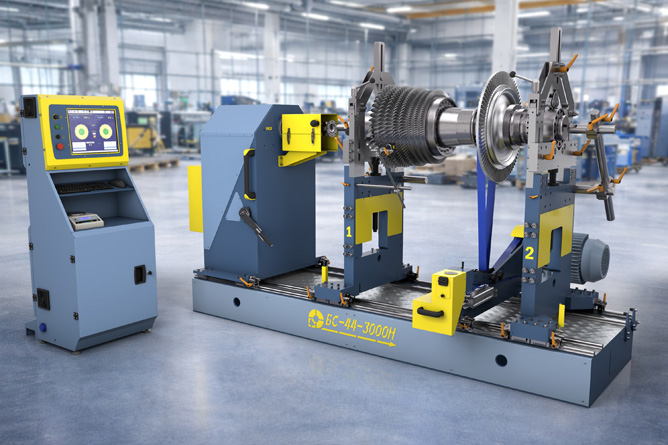

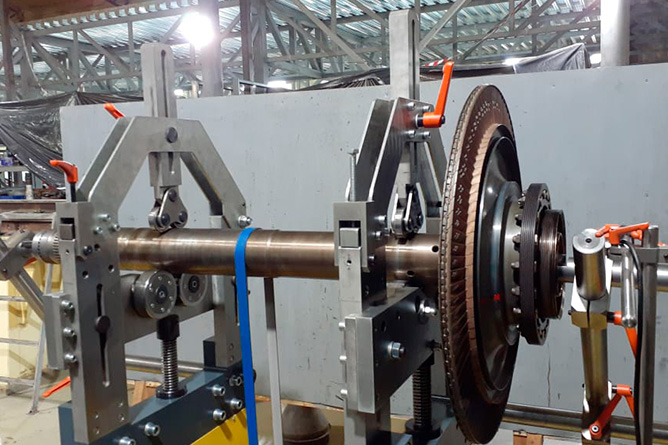

| BS-44-3000H | 16 - 4000 | 2400 * | 30/135 - 1500 * | 25-270 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1900 | 380/ 50/ 3 |

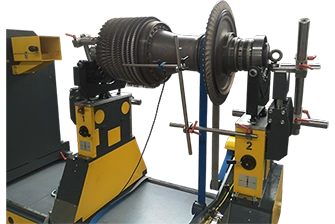

| BS-44-3000S | 16 - 4000 | 2300 * | 30/135 - 1480 * | 20-290 | 0,1 | 18,5 | Kam / Kardan / Kombinatsiyalangan | 2000х1600х1400 | 1799 | 380/ 50/ 3 |

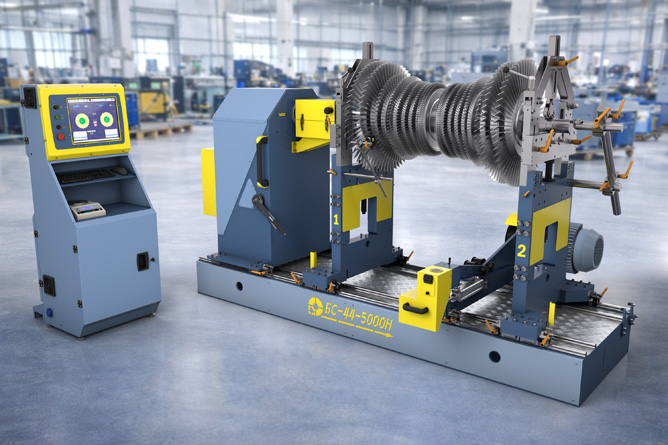

| BS-44-5000H | 30 - 6000 | 2400 * | 40/140 - 3500 * | 20-300 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2150 | 380/ 50/ 3 |
| BS-44-5000S | 30 - 6000 | 2250 * | 40/140 - 3400 * | 20-350 | 0,2 | 22,0 | Kam / Kardan / Kombinatsiyalangan | 2000х1750х1400 | 2050 | 380/ 50/ 3 |

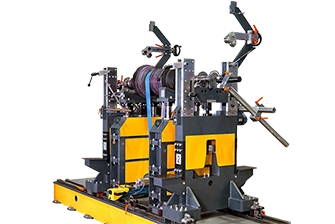

| BS-44-8000H | 30 - 8000 | 2850 * | 65/250-5700 * | 20-310 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 4150 | 380/ 50/ 3 |
| BS-44-8000S | 30 - 8000 | 2750 * | 65/250-5650 * | 20-400 | 0,25 | 30,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х1900 | 3980 | 380/ 50/ 3 |

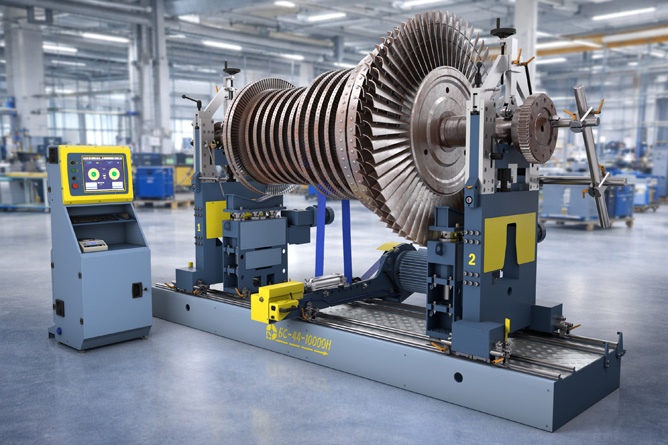

| BS-44-10000H | 80 - 10000 | 2850 * | 70/280-5700 * | 20-310 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4350 | 380/ 50/ 3 |
| BS-44-10000S | 50 - 10000 | 2750 * | 70/280-5650 * | 20-400 | 0,25 | 37,0 | Kam / Kardan / Kombinatsiyalangan | 4000х1700х2000 | 4250 | 380/ 50/ 3 |

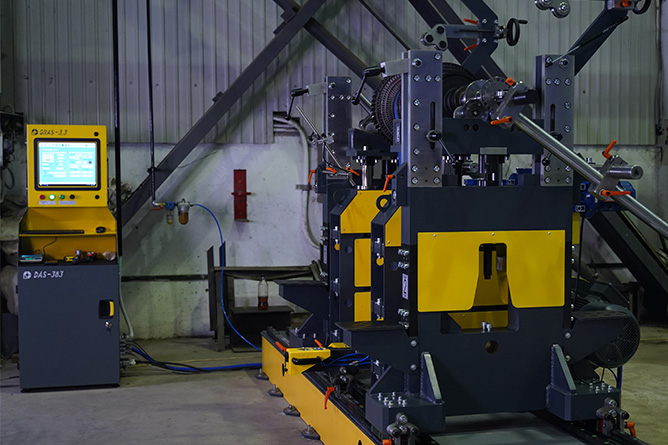

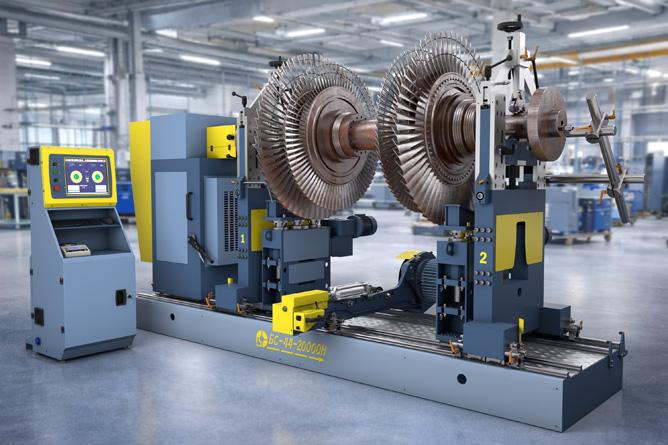

| BS-44-20000H | 100 - 20000 | 2850 * | 5650 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6550 | 380/ 50/ 3 |
| BS-44-20000S | 1000 - 20000 | 2750 * | 5400 * | 25-500 | 0,4 | 55 | Kam / Kardan / Kombinatsiyalangan | 7000х2200х2000 | 6230 | 380/ 50/ 3 |
| BS-В-10 | 0,5 - 10 | 600 gacha | 0.2 | 0,55 | 500х1500х650 | 180 | 380/50/3 | |||
| BS-В-20 | 1,0 - 20 | 600 gacha | 0,5 gacha | 0,75 | 750х750х800 | 240 | 380/50/3 | |||
| BS-В-60 | 1,0 - 65 | 800 gacha | 0,5 gacha | 2,2 | 1100х1100х1250 | 540 | 380/50/3 | |||
| BS-В-200 | 1,0 - 200 | 1000 gacha | 1 gacha | 5,5 | 1200х1200х850 | 1750 | 380/50/3 | |||
| BS-В-600 | 5,0 - 600 | 1300 gacha | до 2 | 11 | 1430х1430х890 | 2340 | 380/50/3 | |||
| BS-44-1250 | 5 - 300 | 100-1250 | 0,3 | 18,5 | To‘g‘ridan-to‘g‘ri | 1500х1200х800 | 700 | 380V/50 Gts/3 faza |
Jadval stanokning standart konfiguratsiyasiga tegishli maʼlumotlarni o‘z ichiga oladi. Parametrlarning katta qismi buyurtmachi talabiga binoan o‘zgartirilishi mumkin.
Turbokompressorlarni muvozanatlash dastgollari
Turbinalarni (turbokompressor rotorlarini) muvozanatlash, ehtimol boshqa hech qanday uskuna turiga qo'yiladigan talablar kabi yuqori talablar qo'yiladi. Ushbu rotorlar, turbinalarning markaziy elementi bo'lib, yuqori yuklarga uchraydi va ular yuqori tezlikda aylanganligi sababli, eng kichik muvozanatsizlik tebranishlarning kuchayishiga olib kelishi mumkin, bu esa o'z navbatida qismlarning erta yeyilishiga, ortiqcha isishga va hatto turbina komponentlarining shikastlanishiga sabab bo'ladi. Shuning uchun muvozanatlashning to'g'riligi nafaqat turbinalarning unumdorligiga, balki ularning yaxlitligiga ham bog'liq.
Gorizontal muvozanatlash dastgollari biz tomonidan rotorlarning massasini kompensatsiya qilish va eng aniq taqsimlashni ta'minlash, turbokompressorning tebranishlarini minimallashtirish va ish barqarorligini oshirish uchun ishlab chiqilgan. Bunday sozlash kompressorlarni ta'mirlashda, rotor qismlarini almashtirgandan yoki tiklagandan so'ng, uni zavod parametrlariga iloji boricha yaqin holatga qaytarish zarur bo'lganda ayniqsa muhimdir. Shuningdek, ishlab chiqarishda, rotorlar noldan yaratilganda va muvozanatlash ularning barcha texnik talablar va standartlarga mosligini ta'minlashga imkon beradi.
"Robals" MChJ ning gorizontal muvozanatlash dastgollari turbokompressor rotorlarining optimal ishlashini ta'minash bilan bog'liq bir qator masalalarni hal qiladi. Ushbu dastgollarning asosiy vazifasi - bu turbina rotorlarini ishlatish jarayonida muqarrar ravishda paydo bo'ladigan muvozanatsizlikni bartaraf etishdir. Massaning ideal taqsimlashidan ozgina chetga chiqish ham jiddiy oqibatlarga, masalan, kuchaygan tebranish, podshipniklar va boshqa komponentlarning shikastlanishi, turbinaning samaradorligining pasayishiga olib kelishi mumkin.
Muvozanatlash jarayoni tebranish darajasini sezilarli darajada pasaytirish imkonini beradi va natijada uskunaning xizmat qilish muddatini uzaytiradi, uning ekspluatatsion xususiyatlarini yaxshilaydi. To'g'ri muvozanatlangan turbokompressor rotori podshipniklar va boshqa uzellarga kamroq yuk bilan ishlaydi, bu ekspluatatsiya xarajatlarini kamaytiradi va uning texnik xizmat ko'rsatish muddatini uzaytiradi. Bu ayniqsa turbokompressorlar yuqori yuk sharoitida ishlaydigan va yuqori ishonchlilikni talab qiladigan sohalarda muhimdir.
"Robals" MChJ tomonidan ishlab chiqarilgan turbinalar uchun dastgol, birinchi navbatda, turbokompressorlarni tiklash va texnik xizmat ko'rsatish bilan shug'ullanadigan ta'mirlash ustaxonalari va ixtisoslashtirilgan servis markazlarida qo'llaniladi. Bu erda muvozanatlash har qanday ta'mirdan yoki rotor qismlarini almashtirgandan keyin majburiy bosqich hisoblanadi.
Shuningdek, bunday dastgollar yangi turbinalar rotorlarini ishlab chiqarishda ishlab chiqarish korxonalarida talab qilinadi. Ishlab chiqarish sharoitida rotorni yig'ish bosqichidanoq muvozanatlash aniqligini ta'minlash muhimdir, shunda rotorlar sifat va ishonchlilik bo'yicha qat'iy talablarga mos keladi.
Bizning uskunamiz turli xil ishlash sharoitlarida turbinalarning yuqori samaradorligi va uzun muddatli xizmat qilishini ta'minlash uchun zarur bo'lgan ishonchli va aniq muvozanatlashni ta'minlaydi.
Turbokompressorlar ichki yonuv dvigatellari, gaz turbinali qurilmalar va turli sanoat agregatlarida qo'llaniladigan murakkab muhandislik tizimlaridir. Ularning ishlashi paytida rotorlar nafaqat yuqori aylanish tezligiga, balki sezilarli harorat o'zgarishlariga ham duchor bo'ladi va bu o'z navbatida muvozanatlash aniqligiga bo'lgan talablarni oshiradi.
Turbokompressor rotorlarini muvozanatlashning o'ziga xos xususiyatlaridan biri aynan yuqori aylanish tezliklarini hisobga olish zaruratidadir. Turbinalar daqiqada o'n minglab aylanishlar bilan aql bovar qilmas tezlikda aylanishi mumkin va bunday tezliklardagi eng kichik muvozanatsizlik halokatli oqibatlarga olib kelishi mumkin. Shuning uchun rotorlarni muvozanatlash uchun mo'ljallangan dastgollar o'lchovlar va tuzatishlar uchun eng yuqori aniqlikni ta'minlashi kerak. "Robals" MChJ ning dastgollarida buni zamonaviy o'lchash texnologiyalari, yuqori sezgir sensorlar, zamonaviy dasturiy ta'minot va massani taqsimlashni sozlash uchun aniq mexanizmlardan foydalanish orqali erishiladi.
Turbokompressorlarni muvozanatlashning yana bir qiyinchiligi ular ishlaydigan harorat rejimlarini hisobga olish zaruratidadir. Yuqori haroratlarda, pichoqli g'ildiraklar tayyorlangan materiallar o'z xususiyatlarini o'zgartirishi mumkin va bu umumiy muvozanatga ta'sir qiladi. Muvozanatlash jarayonida haqiqiy ishlash sharoitida rotor o'z xususiyatlarini saqlab qolishi uchun bu o'zgarishlarni hisobga olish muhimdir. Buning uchun bizning dastgollarimizda mumkin bo'lgan harorat deformatsiyalarini kompensatsiya qilish va har qanday yuk ostida rotorning ish barqarorligini ta'minlash imkonini beruvchi maxsus usullar va yondashuvlar qo'llaniladi.
Qat'iy chetlanishlar va standartlarga rioya qilish - turbokompressor rotorlarini muvozanatlashning eng muhim jihatidir. Belgilangan parametrlardan har qanday og'ish uskunaning haddan tashqari yeyilishiga va baxtsiz hodisalarga olib kelishi mumkin. Shuning uchun muvozanatlashda barcha operatsiyalarning belgilangan talablar va standartlarga muvofiqligiga alohida e'tibor beriladi.
Turbokompressor rotorlarini muvozanatlash - bu mutaxassislarning yuqori malakasini va zamonaviy dastgollardan foydalanishni talab qiladigan murakkab va mas'uliyatli jarayondir. Agar sizning vazifangiz ishonchli va zamonaviy muvozanatlash uskunalarini tanlash bo'lsa, o'zingizning vazifalaringiz uchun eng mos modelni tanlash bo'yicha maslahat olish uchun "Robals" MChJ menejerlari bilan bog'laning.
