Rotorlar uchun balanslash stanogi BS-24-5H - og'irligi 5 kg gacha bo'lgan rotorlarni balanslash uchun.

Tex xususiyatlar
Qo‘llash
Komplektatsiya
Afzalliklar
Dasturiy taʼminot
O‘qitish
Narx so‘rovi

TAVSIF

Gorizontal aylanish o‘qiga ega bo‘lgan keng universal balanslash stanogi miniatur rotorlarni, masalan, elektr asboblari motorlarining armaturalari, avtomobil turbinalari, kichik o‘lchamli magnit motorlar, shuningdek, massasi va o‘lchamlari jihatidan mos keladigan deyarli barcha rotorlar, tugunlar va qismlarni seriyali aniq dinamik balanslash uchun mo‘ljallangan.
Samarali va yuqori sifatli balanslash konstruksiyaning takomilligi, ishlov berish sifati va zamonaviy kompyuter signal qayta ishlash algoritmi bilan ta'minlanadi.

Model tavsifini yuklab olish

Balanslash stanogining texnik xususiyatlari

Parametrlar

Xususiyatlar

Maksimal massa rotor, kg

5

Minimal massa rotor, kg

0,02

Minimal erishiladigan qoldiq disbalans Umar, g x mm/kg

0,05

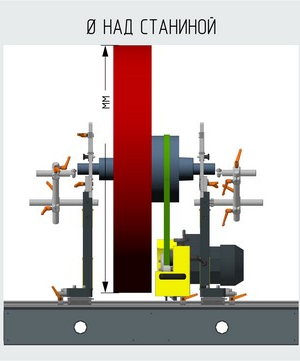

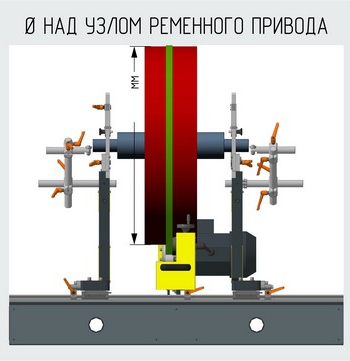

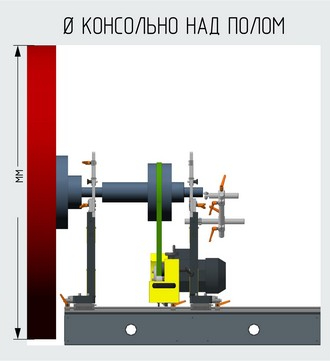

Balanslanadigan qismlarning diametri, mm

5-420

Bitta tayanchga maksimal yuk, kg

3

Rotor tayanch bo‘yinlarining diametri (min-maks), mm

5-30

Drayv turi

Kam

Tayanch turi

Rolikli, V-shaklidagi, buyurtma asosida har qanday maxsus

Stanok o‘lchamlari UxBxQ, mm

440х400х800

Stanokning mexanik qismining massasi (ko‘pi bilan), kg

47

Supply voltage, V/Hz/Phase

220/50/1

Aylanish tezligini o‘lchaydigan sensor turi

Lazer

Taranglik tizimi

Tangensial / 4 shtriksli qayta sozlanishi mumkin bo‘lgan olib tashlanadigan panjara bilan

Drayv elektr motorining quvvati, kVt

0,09

*Parametr buyurtmachi talabiga binoan oshirilishi mumkin.
Vazifalarga qarab har bir stanok qo'shimcha asboblar bilan jihozlanishi mumkin.
Kafolat muddati 24 oygacha uzaytirildi. Asosiy komponentlarning doimiy ombordagi mavjudligi.
Stanokni maxsus asos bilan etkazib berish mumkin.

Qo‘llash

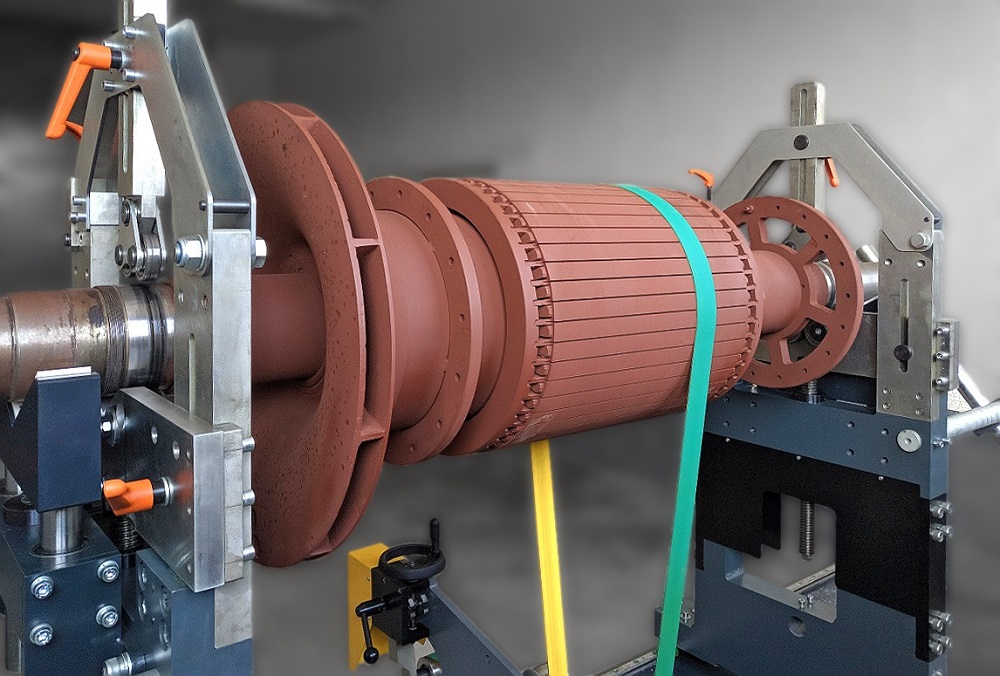

Universal gorizontal balanslash stanoklari quyidagi rotorlarni yuqori sifatli dinamik balanslash uchun mo‘ljallangan:

Elektr motor yadrolari

Mashina va mexanizmlar vallari

Elektr motor rotorlari

Val-shestyornilar

Ichki yonuv dvigatellari kolenvalyalari

Sentrifuga barabanlari

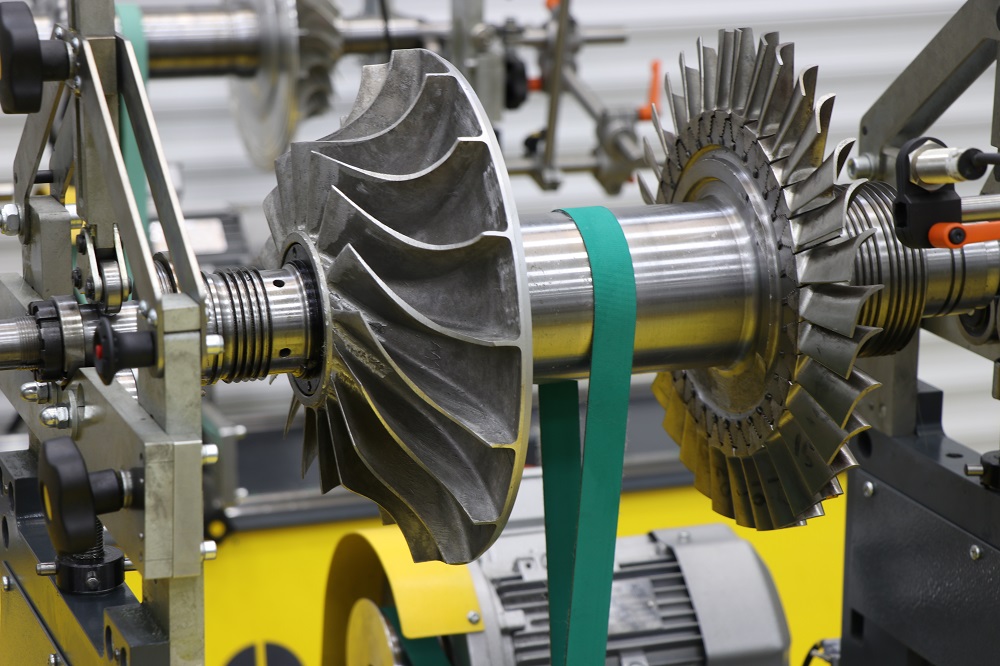

Turbokompressor rotorlari (turbinalar)

Markazdan qochirma nasoslarning ishchi g‘ildiraklari

Ventilyator pervanelari

Shneklar va maydalagichlar

Kardan vallari

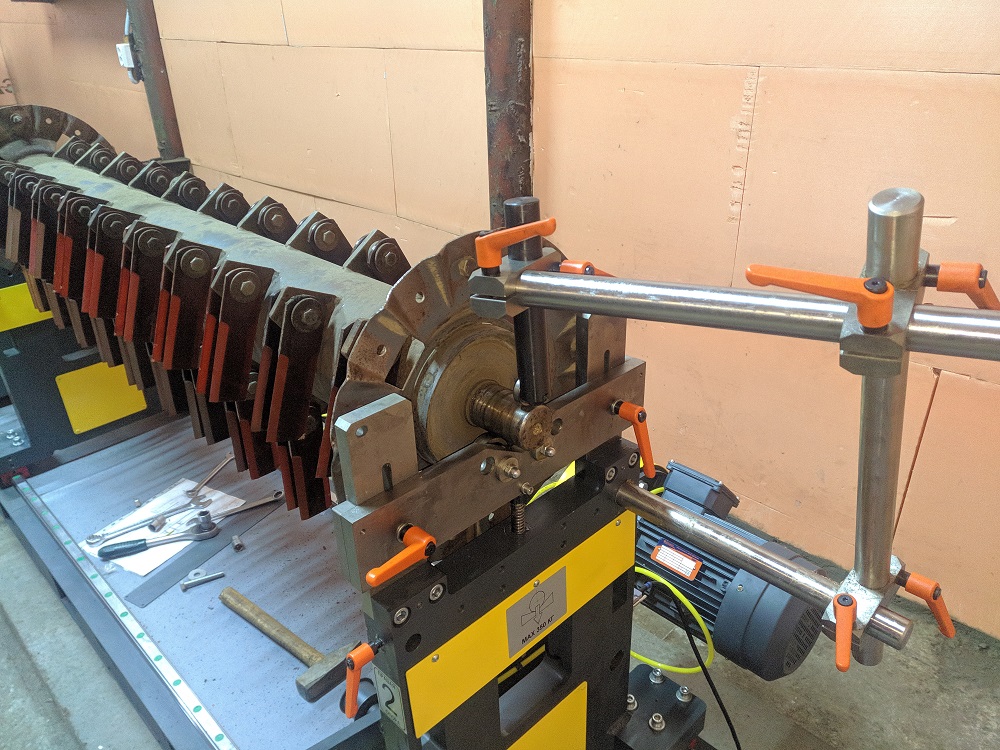

Qishloq xo‘jaligi texnikasi rotorlari

Shtriklar

Jihozlar va komplektatsiya

Komplektatsiya

Himoya qopqog‘i

Kichik rotorlarni balanslash uchun asbob-uskunalar

Tayanch rolklar to‘plami

Lazer aylanish tezligi belgilagichi

Drayv kamarlari

Lazer printeri

Afzalliklar

Minimal erishiladigan qoldiq disbalans 0,05 gxmm/kg.
Bir marta ishga tushirishda disbalansni 95% gacha kamaytirish.
Barcha tezlik va disbalans darajalarida o‘lchovlarning eng yuqori chiziqliyligi.
Ko‘pchilik rotorlar uchun kalibrlovchi ishga tushirishlarsiz disbalansni aniqlash.
Bir rotor o‘lchamidan boshqasiga rekord tezlikda qayta sozlash.
Konsol va ikkita konsol rotorlarini, hatto og‘irlik markazi tayanchlardan tashqarida joylashgan bo‘lsa ham, oddiy balanslash.
SKF podshipniklarida qattiqligi 60HRC bo‘lgan yuqori chidamli tayanch roliklari.
Barcha sohalarda katta ekspluatatsiya tajribasini o‘zida mujassam etgan va minimal texnik xizmat ko‘rsatishni talab qiladigan, ko‘p yillik ishlab chiqarish davomida ishlab chiqilgan ajoyib konstruksiya.
Ajoyib Yevropa sanoat armaturalari - barchasi dastalar bilan. Sozlash va ishlash uchun asboblar deyarli kerak emas.

Dasturiy taʼminot

«R-Bal V3.9» dasturiy taʼminoti, apparat qismi singari, «PK Robals» MChJ kompaniyasining ishlab chiqilishi bo‘lib, doimiy takomillashtirilmoqda va oddiy, intuitiv tushunarli interfeysga ega.

Dasturiy taʼminot

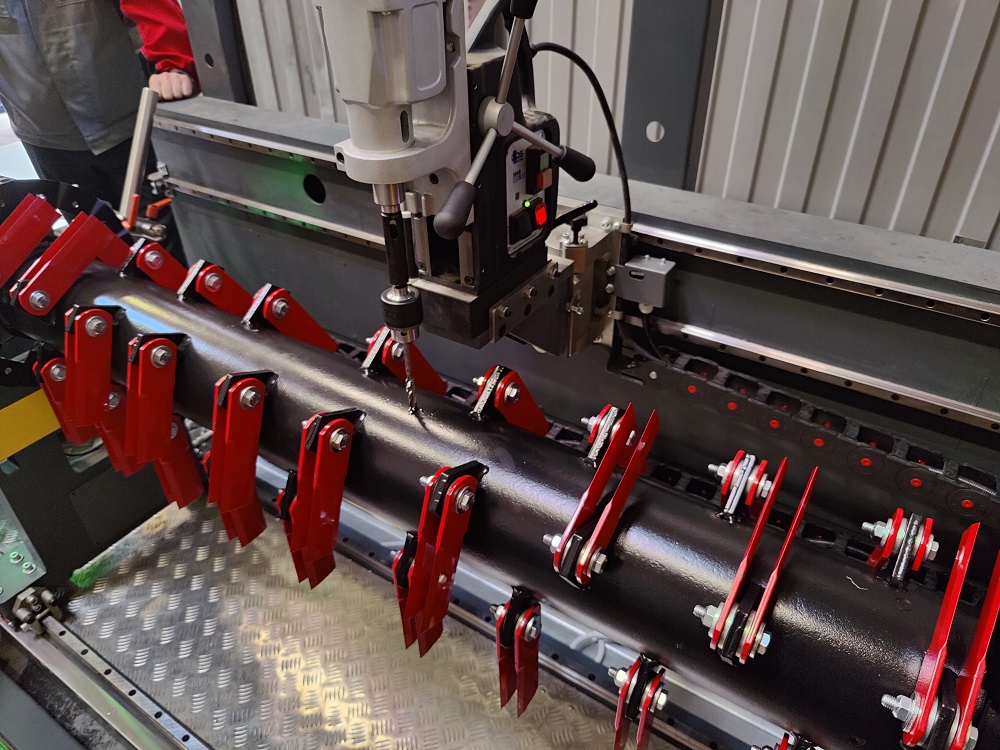

Balanslanadigan rotor konfiguratsiyasini tuzatish tekisliklarining tayanchlarga nisbatan joylashuvi bo‘yicha tanlash (tayanchlararo, konsol, ikkita konsol, tayanchlarning chap yoki o‘ng tomonida). Dinamik balanslashni bir vaqtning o‘zida bir nechta tekisliklarda ham, bitta tekislikda ham amalga oshirish. Disbalansni bir tekislikdan boshqasiga, bitta tuzatish radiusidan boshqasiga qayta hisoblash. Balanslanadigan rotorni kerakli burchakka qo‘lda yoki avtomatik ravishda burish, joriy holat ekranda ko‘rsatilgan holda. Dinamik balanslash protokolini avtomatik shakllantirish. Talab qilinadigan dinamik balanslash aniqligiga qarab o‘rtacha qiymatlar sonini belgilash.	Maʼlum rotor massasi, eng yuqori ishchi aylanish tezligi qiymatlari bo‘yicha ruxsat etilgan disbalans darajasini hisoblash. Turli o‘lchov birliklarida (gxmm, gxsm, gxmm/kg, mm/s, mkm) tolerantlikni belgilash. Rotorni isitish (o‘qni tekislash uchun rotorni aylantirish). Xolding paytidagi amplitudani o‘lchash. Maxsus tuzatish rejimidan (burg‘ilash, frezerlash) foydalanish, dastur disbalansni tuzatish uchun teshiklar sonini hisoblaydi. Aylanish tezligini 0,1 ayl/min gacha aniqlikda nazorat qilish va operatorga dastlabki belgilangan parametrlardan og‘ishlar haqida xabarlar chiqarish.
Rotor balanslash oynasi Sinov oynasi	Tebranishlar amplitudasi va fazasining aylanish tezligiga bog‘liqligi grafigi Umar sinovlari nazorat varag‘i

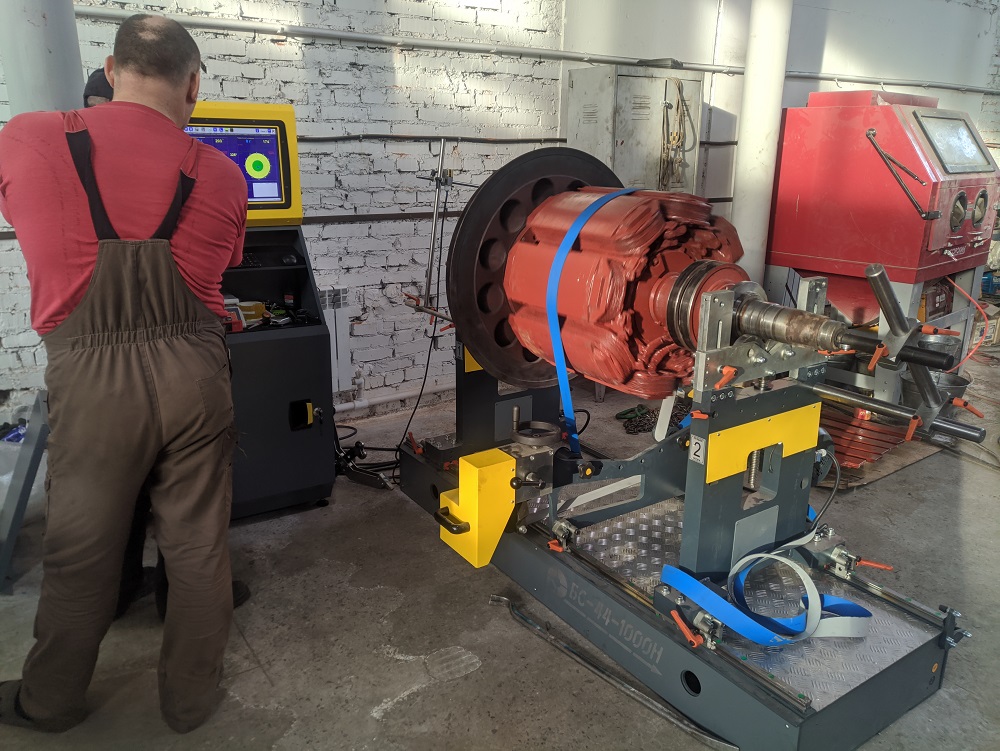

Ishga tushirish-sozlash ishlari va ko‘nikmalarni o‘tkazish

Balanslash stanogini sotib olayotganda biz ikki turdagi ishga tushirish-sozlash ishlarini ta'minlaymiz: sozlovchi muhandisning bevosita tashrifi va stanokni masofadan ishga tushirish.

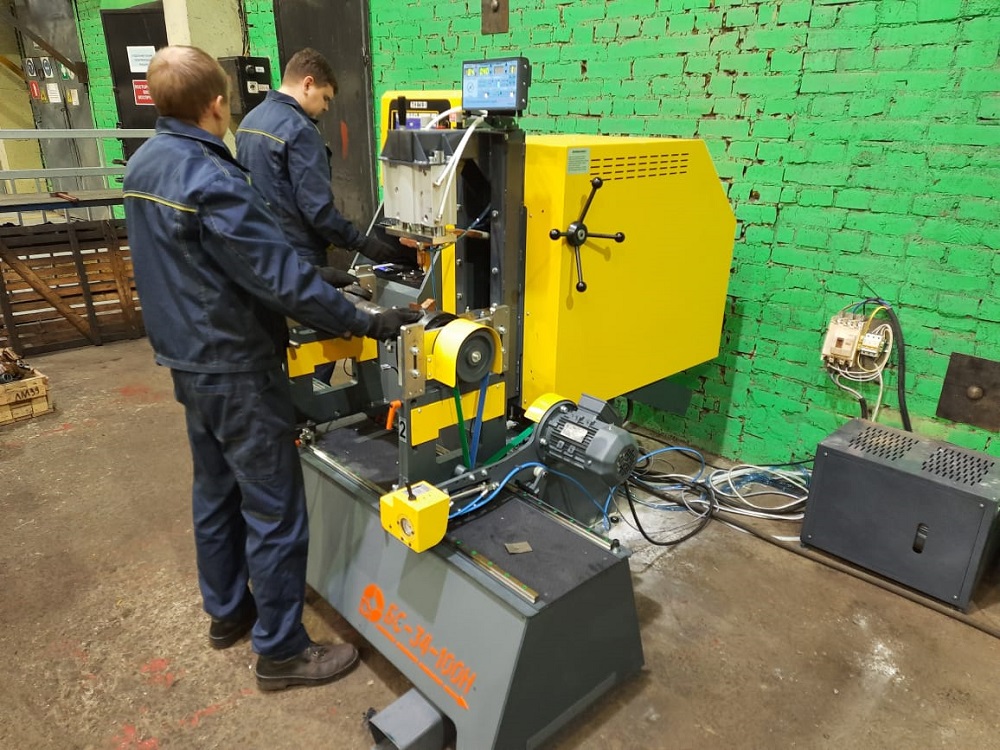

Zamonaviy balanslash stanogi etarlicha murakkab uskuna bo‘lib, malakali kadrlar etishmasligi sharoitida mutaxassislarni sifatli tayyorlash ayniqsa muhimdir. Shuning uchun biz kadrlar tayyorlashda yordam ko‘rsatamiz. Balanslash stanogi operatorini tayyorlash jarayonida stanokda ishlash ko‘nikmalari va rotorlarni dinamik balanslash tamoyillari o‘rgatiladi.

Stanok operatori uchun ajoyib qo‘llanma vositasi "Balans-hid: balanslash stanogida ishlashga tayyorlov multimedia kursi" dasturidir. Multimedia kursi bir qator videoroliklardan iborat bo‘lib, ularda balanslash jarayonida qo‘llaniladigan atamalarning qisqacha tavsifi berilgan, rotor turlari, disbalansning kelib chiqish sabablari va turlari, asosiy tuzatish usullari tasvirlangan, stanokda ishlashda xavfsizlik choralari ko‘rsatilgan, stanok tarkibiy qismlari bilan o‘zaro aloqalar tamoyillari bayon etilgan, balanslash stanogining ishlashini boshqaradigan dasturiy ta'minotning barcha funktsiyalari tavsiflangan.
Dasturdan ishga tushirish-sozlash ishlari davomida olingan bilimlarni takrorlash uchun foydalanish mumkin.
